Fast Transaction Recorder

待补充

  1. 用例图
  2. 用例建模(面向对象方法学引论-下)

软件生命周期


为了利用软件工程的思想,来制作一款软件,先来看看软件工程中定义的软件生命周期:

  • 软件定义(问题定义、可行性研究、需求分析)
  • 软件开发(总体设计、详细设计、编码和单元测试、综合测试)
  • 运行维护(维护)

问题定义(提出问题) & 可行性研究(解答问题)


前置问题

问题 解答
FTR 要解决什么问题? 自动化、智能、快速、稳定地帮助用户记录交易流水
FTR 的目标用户群体是? 使用 Android 系统、经常使用移动支付的用户
为了解决上述问题,FTR 应该至少具备什么功能? a. 能够稳定的在后台运行,监控 Android 系统中相关交易软件的运行状态;
b. 能够识别交易行为,在交易完成前,做好记录准备,交易进行时,尽最大化努力获取交易信息,交易完成后,尽最大化努力识别交易数据与类型,并记录
FTR 的定位是? 一个插件,连接交易信息记账软件

技术难题

问题 解答
既然 FTR 会监控交易软件的运行状态,凭什么认为它不会窃取用户的个人信息? FTR 必须开源,保证其通过源代码方式构建是容易的。
FTR 应该如何稳定地运行? 后台保活问题现在已经有比较成熟的解决方案,但均需要引导用户操作(这受 Android 系统限制),包括运行自启动、锁定后台、通知锁定
FTR 应该如何获取交易信息? 截图、无障碍获取 Activity 信息、提权获得强制获得任何 Activity 信息以及内存数据
FTR 应该如何分析数据? 市面上数据分析的软件很多,FTR 的目标是连接交易信息记账软件FTR 的重点是分析交易数据,从而判断出其究竟是什么样的交易,告诉记账软件,让其记录到账本中

需求分析(准确回答系统必须做什么)

这里请务必参考需求分析,明确目的输出和要画的几张图(E-R 图、数据流图、状态图)。


软件需求规格说明书 (SRS)

1. 引言

1.1 目的

本软件(以下简称 FTR)旨在为 Android 用户提供一种自动化智能化快速稳定的交易流水记录工具。通过监控交易软件的运行状态,识别交易行为,分析交易数据,并将其分类记录到记账软件中,帮助用户高效管理个人财务。

1.2 背景

随着移动支付的普及,用户的交易频率显著增加,但手动记录交易流水的方式效率低下且容易遗漏。FTR 通过后台运行和智能分析,自动完成交易流水的记录工作,解决用户的痛点。

1.3 定义
  • 交易行为:用户在移动支付软件中完成的支付、转账、收款等操作。
  • 交易流水:交易行为的详细信息,包括金额、交易类型、交易平台等。
  • 记账软件:用于记录用户财务信息的第三方应用。
1.4 参考资料
  • 用户需求问题表
  • 技术难题解答
  • 提供的代码实现与数据流图

2. 总体描述

2.1 产品功能

FTR 的核心功能包括: 1. 后台监控:稳定运行于 Android 系统后台,监控交易软件的运行状态。 2. 交易识别:通过截图、无障碍服务或提权方式,获取交易行为的相关信息。 3. 数据分析:利用 OCR 技术和模式匹配算法,分析交易数据,判断交易类型、金额和平台。 4. 数据输出:将分析结果以标准化格式输出,供记账软件使用。

2.2 用户特点

目标用户为经常使用移动支付的 Android 用户,尤其是需要高效管理个人财务的用户群体。

2.3 约束条件
  1. 隐私保护FTR 必须开源,确保用户数据安全,杜绝隐私泄露。
  2. 系统限制:由于 Android 系统的后台运行限制,需引导用户完成自启动、后台锁定等操作。
  3. 兼容性:支持主流支付平台(如微信支付、支付宝、银联支付等)。
2.4 假设与依赖
  • 用户愿意授予必要的权限(如无障碍服务、截图权限等)。
  • 用户愿意按照指引完成后台保活设置。

3. 功能需求

3.1 核心功能
3.1.1 后台监控
  • 描述:监控 Android 系统中交易软件的运行状态,捕获交易行为。
  • 输入:交易软件的运行状态、Activity 信息。
  • 输出:交易行为触发信号。
3.1.2 交易识别
  • 描述:通过截图或无障碍服务,获取交易行为的详细信息。
  • 输入:交易软件的截图或 Activity 数据。
  • 输出:交易行为的原始数据(如金额、交易时间、交易平台等)。
3.1.3 数据分析
  • 描述:利用 OCR 技术和模式匹配算法,分析交易数据,判断交易类型、金额和平台。
  • 输入:交易行为的原始数据。
  • 输出:标准化的交易信息(如 (income, food, 5.00))。
3.1.4 数据输出
  • 描述:将分析结果以标准化格式输出,供记账软件使用。
  • 输入:标准化的交易信息。
  • 输出:JSON 格式的交易数据。

4. 非功能需求

4.1 性能需求
  • 响应时间:交易行为识别与分析的总时间不超过 2 秒。
  • 资源占用:后台运行时,内存占用不超过 50MB。
4.2 安全需求
  • 隐私保护:所有用户数据仅在本地处理,不上传至云端。
  • 开源透明:代码开源,用户可自行编译和验证。
4.3 可用性需求
  • 兼容性:支持 Android 8.0 及以上版本。
  • 稳定性:在后台运行时,崩溃率低于 1%。

5. 技术实现

5.1 数据获取
  • 截图方式:通过无障碍服务截取交易软件的屏幕内容。
  • Activity 信息:利用无障碍服务或提权方式获取交易软件的 Activity 数据。
5.2 数据分析
  • OCR 技术:使用 PaddleOCR 识别截图中的文字信息。
  • 模式匹配:通过正则表达式匹配交易数据的关键字段(如金额、交易类型等)。
  • LLM 推理:利用大语言模型(如 OpenAI API)对复杂交易数据进行推理分析。
5.3 数据输出
  • 标准化格式:将分析结果以 JSON 格式输出,供记账软件调用。

6. 系统架构

6.1 模块划分
  1. Android 前端模块
  2. 交易监控:监控交易软件的运行状态。
  3. 数据获取:通过截图或 Activity 信息获取交易数据。
  4. Python 后端模块
    • 数据分析:利用 OCR 和模式匹配算法分析交易数据。
    • 数据输出:将分析结果以标准化格式输出。

E-R 图

erDiagram
    ANDROID_SOFTWARE {
        string transaction_information
    }
    ANDROID_FRAMEWORK {
        string app_activity_information
    }
    TRANSACTION_MANAGER {
        string app_transaction_image
        string activity_component_information
        string high_accuracy_transaction_information
    }
    ACTIVITY_INFORMATION_MANAGER {
        string app_activity_information
    }
    IMAGE_PROCESSOR {
        string processed_image
    }
    OKHTTP {
        string advanced_transaction_information
    }
    PADDLE_OCR {
        string text
    }
    TEXT_MODIFIER {
        string inference_easier_text
    }
    PATTERN_MATCHER {
        string type
        string value
        string platform
    }
    LLMS_INFERENCE {
        string type1
        string type2
        string type3
    }
    INFORMATION_FUSION {
        string type
        string value
        string platform
    }

    ANDROID_SOFTWARE ||--o{ TRANSACTION_MANAGER : "Provides"
    ANDROID_FRAMEWORK ||--o{ TRANSACTION_MANAGER : "Provides"
    TRANSACTION_MANAGER ||--o{ ACTIVITY_INFORMATION_MANAGER : "Uses"
    TRANSACTION_MANAGER ||--o{ IMAGE_PROCESSOR : "Sends"
    IMAGE_PROCESSOR ||--o{ OKHTTP : "Sends"
    OKHTTP ||--o{ PADDLE_OCR : "Sends"
    PADDLE_OCR ||--o{ TEXT_MODIFIER : "Sends"
    TEXT_MODIFIER ||--o{ PATTERN_MATCHER : "Sends"
    TEXT_MODIFIER ||--o{ LLMS_INFERENCE : "Sends"
    PATTERN_MATCHER ||--o{ INFORMATION_FUSION : "Sends"
    LLMS_INFERENCE ||--o{ INFORMATION_FUSION : "Sends"

状态流程图

stateDiagram-v2
    [*] --> Monitoring
    Monitoring --> TransactionDetected : Detect transaction
    TransactionDetected --> DataCapture : Capture transaction data
    DataCapture --> DataProcessing : Process captured data
    DataProcessing --> OCRAnalysis : Perform OCR analysis
    OCRAnalysis --> TextModification : Modify text for inference
    TextModification --> PatternMatching : Match patterns
    TextModification --> LLMInference : Perform LLM inference
    PatternMatching --> InformationFusion : Send matched data
    LLMInference --> InformationFusion : Send inferred data
    InformationFusion --> [*] : Output transaction information

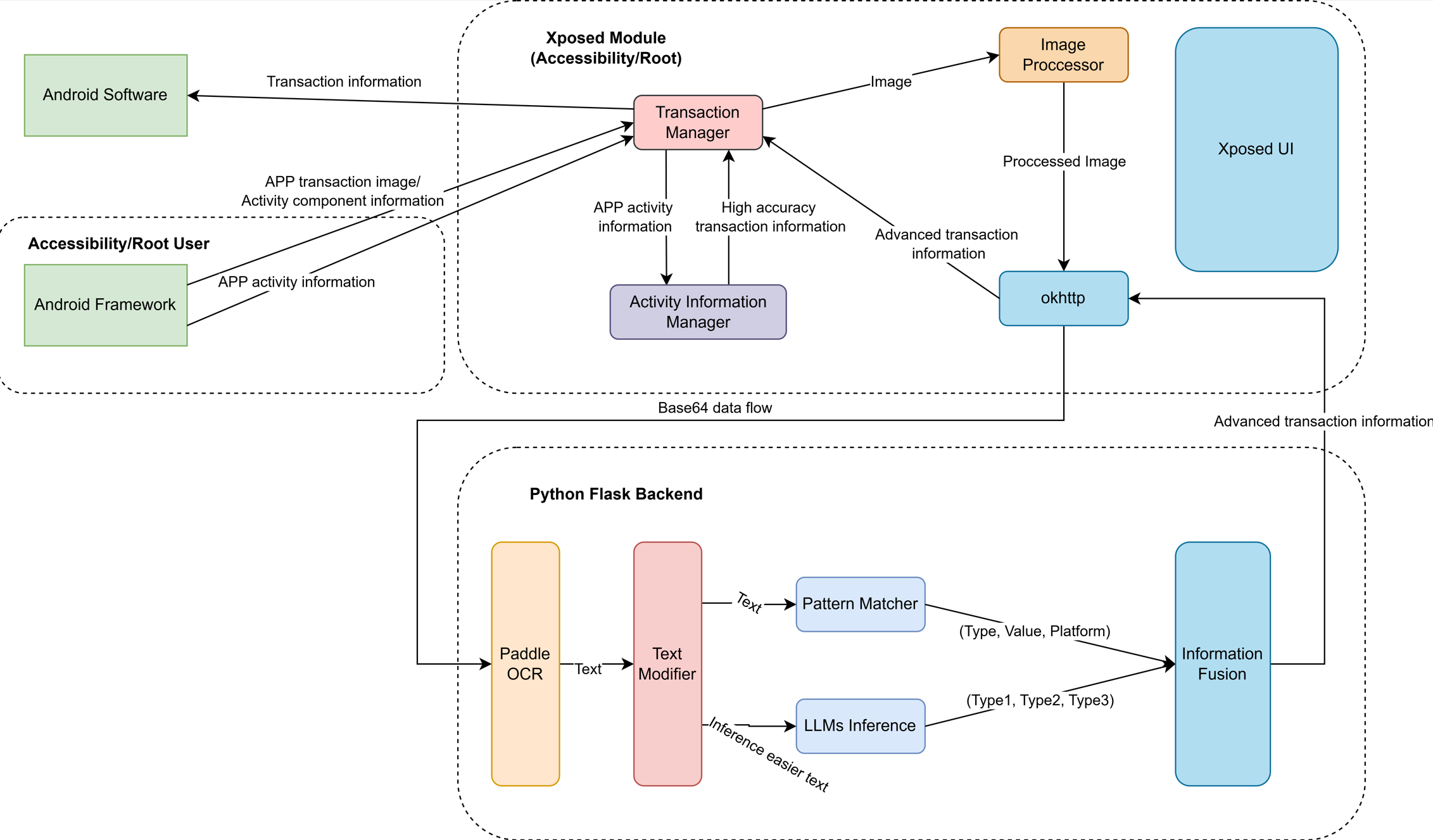

6.2 数据流
  1. Android 前端捕获交易行为,生成截图或 Activity 数据。
  2. Python 后端接收数据,进行 OCR 识别和模式匹配分析。
  3. 分析结果以 JSON 格式输出,供记账软件使用。

alt text


7. 开发计划

7.1 里程碑
  1. 第一阶段:完成 Android 前端模块的开发,包括交易监控和数据获取功能。
  2. 第二阶段:完成 Python 后端模块的开发,包括数据分析和输出功能。
  3. 第三阶段:集成前后端模块,进行功能测试和性能优化。
  4. 第四阶段:开源代码,发布正式版本。
7.2 时间安排
  • 第一阶段:2 周
  • 第二阶段:3 周
  • 第三阶段:2 周
  • 第四阶段:1 周

8. 附录

8.1 术语表
  • OCR:光学字符识别(Optical Character Recognition)。
  • LLM:大语言模型(Large Language Model)。
  • JSON:一种轻量级的数据交换格式。
8.2 参考资料
  • 提供的代码实现与数据流图
  • 用户需求问题表
  • 技术难题解答

系统设计与实现(包括传统中的概要设计和详细设计)

程序结构设计

  • ocr_image 方法流程图
flowchart TD
    A1[Start] --> A2[Call PaddleOCR for OCR recognition]
    A2 --> A3[Store recognition result in ocr_res list]
    A3 --> A4[Return recognition result]
    A4 --> A5[End]
  • draw 方法流程图
flowchart TD
    B1[Start] --> B2[Open image and convert to RGB format]
    B2 --> B3[Extract boxes, texts, and scores from result]
    B3 --> B4[Call draw_ocr to draw recognition result]
    B4 --> B5[Save the drawn image to output folder]
    B5 --> B6[End]
  • ocr_pattern 方法流程图
flowchart TD
    C1[Start] --> C2[Define platform matching patterns]
    C2 --> C3[Initialize platform, value, type as None]
    C3 --> C4[Iterate over OCR results to match value pattern]
    C4 --> C5{Does value pattern match?}
    C5 -- Yes --> C6[Extract value and determine income/outcome]
    C5 -- No --> C7[Continue matching other patterns]
    C6 --> C8[Match platform patterns]
    C8 --> C9{Do all patterns match?}
    C9 -- Yes --> C10[Determine platform type]
    C9 -- No --> C11[Return None]
    C10 --> C12[Return platform, value, type]
    C11 --> C12
    C12 --> C13[End]
  • ocr_all 方法流程图
flowchart TD
    D1[Start] --> D2[Initialize empty array]
    D2 --> D3[Iterate over images in img_dir folder]
    D3 --> D4{Is the file a PNG image?}
    D4 -- Yes --> D5[Call ocr_image to recognize image]
    D5 --> D6[Call draw to draw recognition result]
    D6 --> D7[Call ocr_pattern to analyze result]
    D7 --> D8[Append analysis result to array]
    D4 -- No --> D9[Skip the file]
    D8 --> D10{Is iteration complete?}
    D10 -- Yes --> D11[Return array]
    D10 -- No --> D3
    D11 --> D12[End]
  • reason 方法流程图

    flowchart TD
        E1[Start] --> E2[Initialize system prompt]
        E2 --> E3[Call OpenAI API to send chat request]
        E3 --> E4[Receive and return reasoning result]
        E4 --> E5[End]

  • Flask 路由 /local-picture-test 流程图

    flowchart TD
        F1[Start] --> F2[Create PaddleOCRDetector instance]
        F2 --> F3[Call ocr_all to process all images]
        F3 --> F4[Get OCR result of the first image]
        F4 --> F5[Extract and concatenate text content]
        F5 --> F6[Create AutoReasoner instance with concatenated text]
        F6 --> F7[Call reason method for reasoning]
        F7 --> F8[Return reasoning result in JSON format]
        F8 --> F9[End]

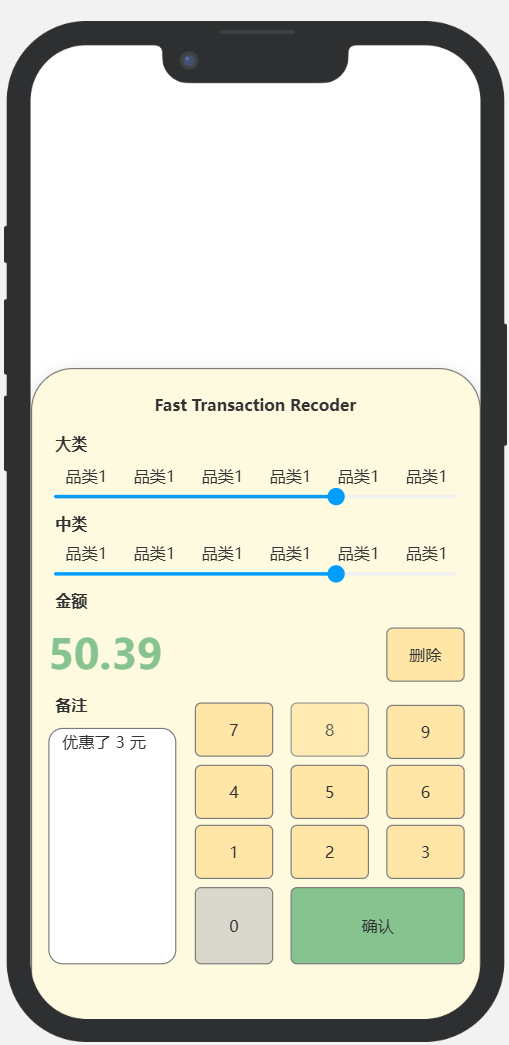

人机界面设计

alt text

测试

测试总览

测试类型 测试模块/功能 测试内容 预期结果
单元测试 ocr_image 方法 测试 OCR 识别功能,输入一张图片路径,检查返回的 OCR 结果是否正确。 返回的 OCR 结果包含正确的文本内容和坐标信息。
单元测试 draw 方法 测试绘制功能,输入图片路径和 OCR 结果,检查生成的图片是否正确绘制识别框和文本。 输出图片包含正确的识别框、文本和分数,保存到指定路径。
单元测试 ocr_pattern 方法 测试模式匹配功能,输入 OCR 结果,检查是否正确识别平台、金额和交易类型。 返回的 platformvaluetype 与输入数据匹配。
单元测试 ocr_all 方法 测试批量处理功能,输入一个包含多张图片的文件夹,检查是否正确处理所有图片并返回分析结果。 返回的结果数组包含所有图片的分析结果,且每个结果正确。
单元测试 reason 方法 测试推理功能,输入一段交易文本,检查返回的推理结果是否符合预期格式(如 (income, food, 5.00))。 返回的推理结果为正确的三元组格式,且内容符合输入文本的语义。
单元测试 Flask 路由 /local-picture-test 测试 Flask 路由是否正确调用 OCR 和推理模块,返回 JSON 格式的推理结果。 返回的 JSON 数据包含正确的推理结果,HTTP 状态码为 200。
集成测试 PaddleOCR 与 ocr_pattern 的集成 测试 OCR 识别结果是否能正确传递到模式匹配模块,并返回正确的分析结果。 模式匹配模块能够正确处理 OCR 结果,返回的 platformvaluetype 正确。
集成测试 ocr_all 与 Flask 路由的集成 测试 Flask 路由是否能正确调用 ocr_all 方法处理图片,并返回分析结果。 Flask 路由返回的 JSON 数据包含所有图片的分析结果,且每个结果正确。
集成测试 ocr_imagedraw 的集成 测试 OCR 识别结果是否能正确传递到绘制模块,并生成正确的绘制图片。 绘制的图片包含正确的识别框、文本和分数,保存到指定路径。
集成测试 ocr_patternreason 的集成 测试模式匹配结果是否能正确传递到推理模块,并返回符合预期的推理结果。 推理模块返回的结果为正确的三元组格式,且内容符合模式匹配结果的语义。
性能测试 ocr_all 方法 测试批量处理多张图片的性能,检查处理时间是否在合理范围内(如 2 秒以内)。 所有图片在合理时间内完成处理,且结果正确。
性能测试 Flask 路由 /local-picture-test 测试路由在高并发请求下的性能,检查是否能稳定返回结果。 在高并发情况下,路由能稳定返回正确的 JSON 数据,且响应时间在合理范围内。
安全测试 数据隐私保护 测试是否有用户数据(如图片、OCR 结果)被上传到外部服务器。 所有用户数据均在本地处理,无数据上传到外部服务器。
边界测试 ocr_image 方法 输入一张空白图片或无文字的图片,检查是否能正确处理。 返回空结果或提示无文字内容。
边界测试 ocr_pattern 方法 输入不符合任何模式的 OCR 结果,检查是否能正确处理。 返回 None 或提示无匹配结果。
异常测试 Flask 路由 /local-picture-test 测试路由在输入无效图片路径或文件夹时的处理,检查是否能正确返回错误信息。 返回 HTTP 状态码 400 或 500,并包含详细的错误信息。
异常测试 reason 方法 输入格式错误的交易文本,检查推理模块是否能正确处理并返回错误提示。 返回错误提示或默认值,程序不崩溃。

说明

  1. 测试类型

    • 单元测试:针对单个方法或模块的功能进行测试。
    • 集成测试:测试多个模块之间的交互是否正确。
    • 性能测试:测试系统在高负载或大数据量下的性能。
    • 安全测试:确保用户数据的隐私和安全。
    • 边界测试:测试输入的边界情况。
    • 异常测试:测试系统在异常输入或错误情况下的表现。
  2. 覆盖范围

    • 测试内容覆盖了代码中的主要功能模块和关键逻辑,确保系统的功能性、稳定性和安全性。
  3. 预期结果

    • 每个测试都有明确的预期结果,便于开发人员验证功能是否符合需求。
