计算机组成原理笔记

1 计算机系统概论

计算机的性能指标

  • 吞吐量 表征一台计算机在某一时间间隔内能够处理的信息量。
  • 响应时间 表征从输入有效到系统产生响应之间的时间度量，用时间单位来度量。
  • 利用率 在给定的时间间隔内系统被实际使用的时间所占的比率，用百分比表示。
  • 处理机字长 指处理机运算器中一次能够完成二进制数运算的位数，如32位、64位。总线宽度一般指CPU中运算器与存储器之间进行互连的内部总线二进制位数。
  • 存储器容量 存储器中所有存储单元的总数目，通常用KB、MB、GB、TB 来表示。
  • 存储器带宽 单位时间内从存储器读出的二进制数信息量，一般用字节数/秒表示。
  • 主频/时钟周期 CPU的工作节拍受主时钟控制，主时钟不断产生固定频率的时钟，主时钟的频率(/)叫CPU的主频。度量单位是 MHz(兆赫兹)、GHz(吉赫兹)。
  • CPU 时钟周期 即主频的倒数，度量单位是 \(\mu s\)、\(ns\)。
  • CPU 执行时间 表示CPU执行一般程序所占用的CPU时间，可用下式计算：CPU 执行时间 = CPU 时钟周期数 \(\times\) CPU 时钟周期
  • CPI 表示每条指令周期数，即执行一条指令所需的平均时钟周期数。用下式计算：CPI = 执行某段程序所需的CPU时钟周期数 / 程序包含的指令条数
  • MIPS (Million Instructions Per Second) 的缩写，表示平均每秒执行多少百万条定点指令数，用下式计算：MIPS=指令数/程序执行时间 \(\times 10^6\)
  • FLOPS (Floating-point Operations Per Second) 的缩写，表示每秒执行浮点操作的次数，用来衡量机器浮点操作的性能

杂项

  • 计算机硬件组成要素：运算器、存储器、控制器
  • 冯·诺依曼架构：指令和数据放在同一个存储器
  • 哈佛结构：指令和数据分放在两个存储器

2 运算方法和运算器

数据与文字的表示方法

  • 计算机中常用的数据格式：定点格式、浮点格式
  • 定点格式：纯小数：最高位是符号位，剩下的位是小数部分，取值范围 \(0\leq |x| \leq 1-2^{-n}\)；纯整数：最高位是符号位，剩下都是整数部分，取值范围 $ 0\leq |x| \leq 2^n-1$
  • 浮点格式：任意一个十进制数 \(N=10^E\dots M\)，因此可以表示为四部分：阶符、阶码、数符、数码
  • 数的机器码表示方法：
    • 原码表示法：用最高位表示符号，其余位表示数值
    • 补码表示法：用最高位表示符号，其余位表示数值，符号位参与运算
    • 原码 \(\rightleftharpoons\) 补码：从最低位直到遇到的第一个 1 的这段序列不变，其余位除了符号位均取反
    • 移码表示法：移码常用于表示浮点数的阶码（指数部分）， \([e]_y=2^k+e_{acutal~number}\) ，符号位的规律和原码、补码相反
    • IEEE 754 标准：31(S，符号)、30-23(E，阶码)、22-0(M，数值)，其中，\(E=e_{acutal~number}+127\)，为什么是 +127？因为当 \(E=255\) 时，被用来表示特殊数值了
    • 在 IEEE 754 标准中，当 \(0<E<255\) 时，表示规格化数，否则一定不是规格化数，具体是啥查书 22 页

定点加法、减法运算

  • 补码加法：符号位参与运算，直接加就行
  • 补码减法：把 \([x]_{complementary~code}\) 变成 \([-x]_{complementary~code}\)，从最低位直到遇到的第一个 1 的这段序列不变，其余位包括符号位均取反
  • 溢出检测：双符号运算，若运算后两个符号位异号，则发生溢出；符号位产生的进位和 \(\oplus\) 最高有效位产生的进位，1 为溢出，0 为正常

定点运算器的组成

分为逻辑运算（逻辑非、逻辑加、逻辑乘、逻辑异或）和多功能算术/逻辑运算单元

浮点运算方法和浮点运算器

设有两个浮点数 \(x\) 和 \(y\) ，他们分别为：\(x = 2^{E_x} \cdot M_x\)，\(y = 2^{E_y} \cdot M_y\)。

浮点加减法运算

\(z=x\pm y=(M_x \pm 2^{E_x-E_y}\pm M_y)2^{E_y}\)

六步：零操作数检查、对阶、尾数加减运算、规格化、溢出检查（阶码）、舍入

浮点加乘除运算

\(x\times y=2^{E_x+E_y} \cdot (M_x \times M_y)\)

\(x \div y=2^{E_x-E_y} \cdot (M_x\div M_y)\)

3 存储系统

存储系统概述

  • 程序的局部性原理：在某一段时间内频繁访问某一局部的存储器地址空间， 而对此范围以外的地址空间则很少访问的现象。
  • 多级存储系统：寄存器 cache（CPU 内） - cache 主存储器（主板内）- 磁盘光盘（主板外）- 磁带
  • 内存包括主存和 Cache
  • 各级别组成材料
    • 寄存器（内存储器）：半导体
    • 高速缓冲存储器（cache）：半导体
    • 主存：半导体
    • 外存储器（外存、辅存）：可以由非半导体器件或固态半导体存储器构成
  • 主存分类：RAM 和 ROM
  • RAM 分类（掉电丢失数据）：SRAM（不掉电则记忆不丢失）、DRAM（随着时间推移，电荷会逐渐漏掉，要周期性地刷新）
  • ROM 分类（掉电不丢失数据）：掩膜 ROM、一次可编程 ROM（PROM）、可擦除 PROM（EPROM）、紫外线擦除 EPROM（UV-EPROM）、电擦除 EPROM（EEPROM）、闪速（FLASH）只读存储器
  • 端模式：大端模式（高字节放低地址、低字节放高地址），小端模式（低字节放低地址、高字节放高地址）
  • 存储器的技术指标：存储容量、存取时间、存储周期、存储器带宽

静态随机存储器

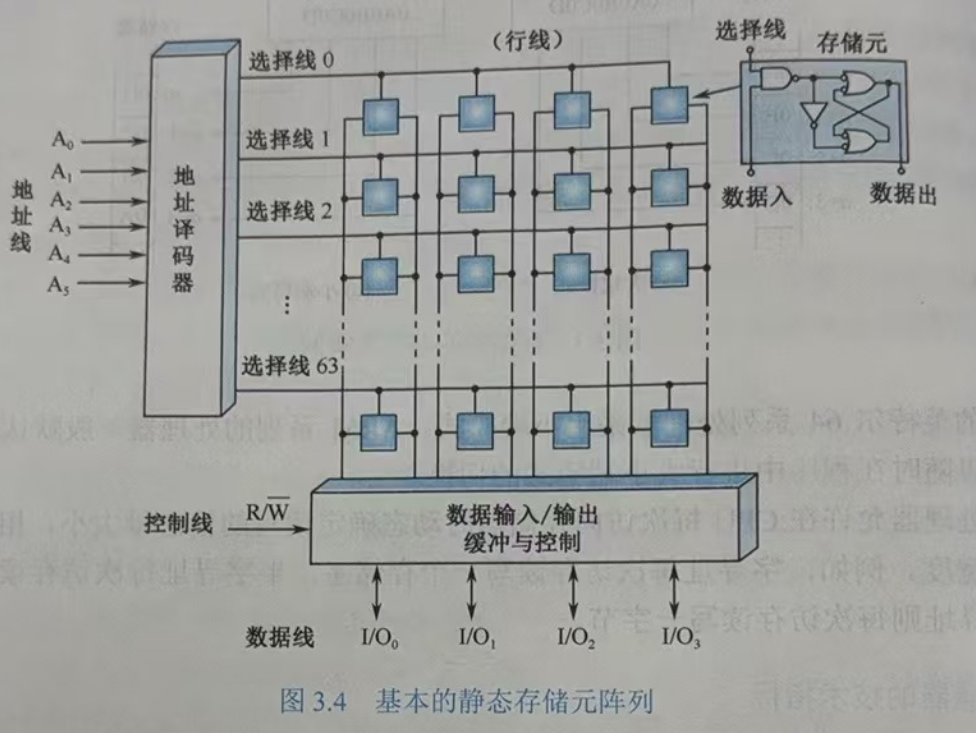

静态随机存储器存储元阵列

  • 任何 SRAM 都有三组信号线：地址线、数据线、控制线

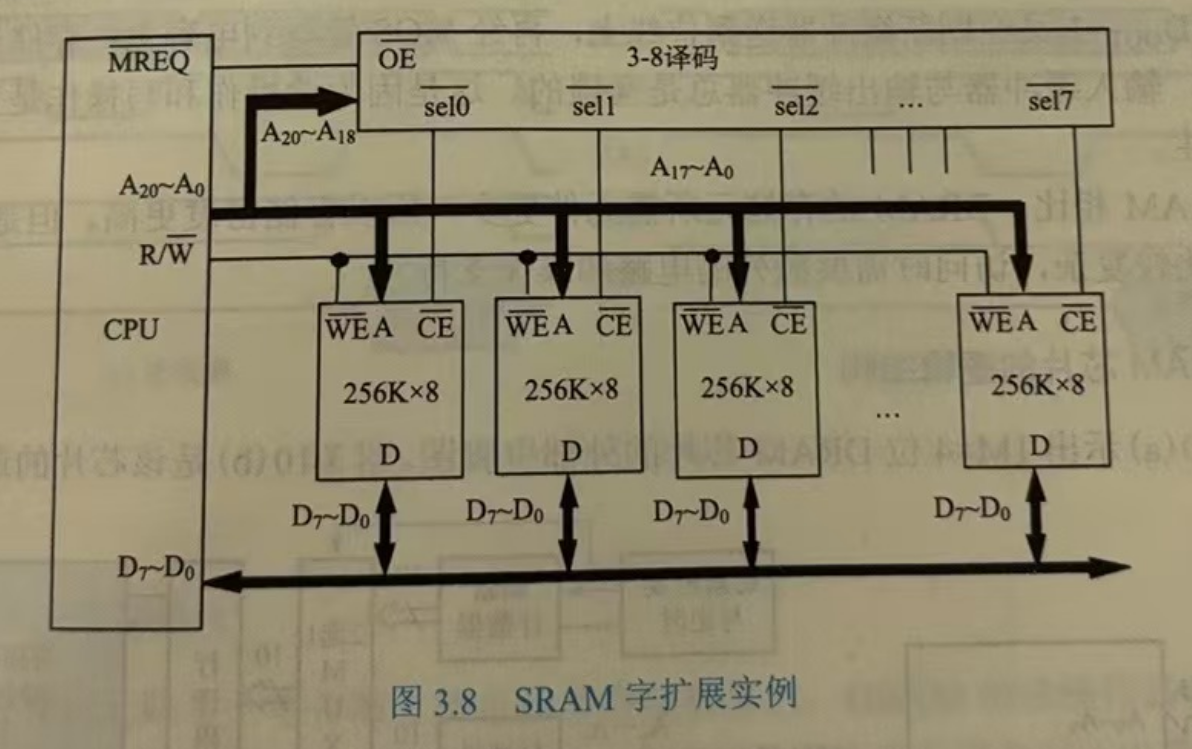

  • 存储器容量的扩充：位扩展、字拓展、位字扩展

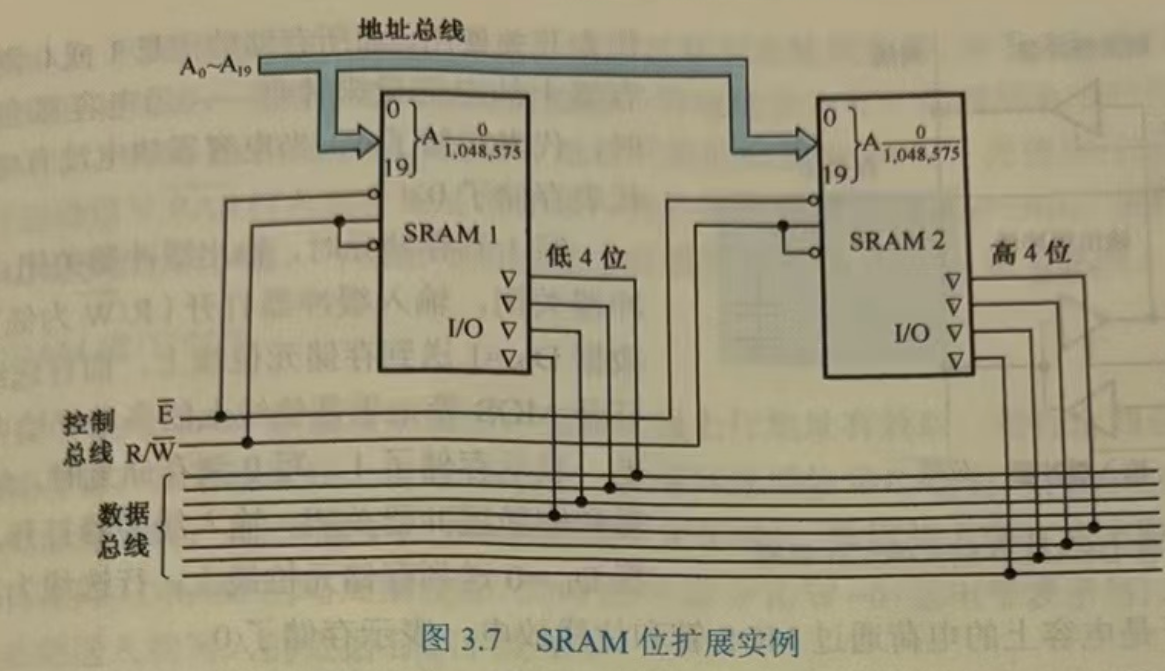

位扩展

字拓展

动态随机存储器

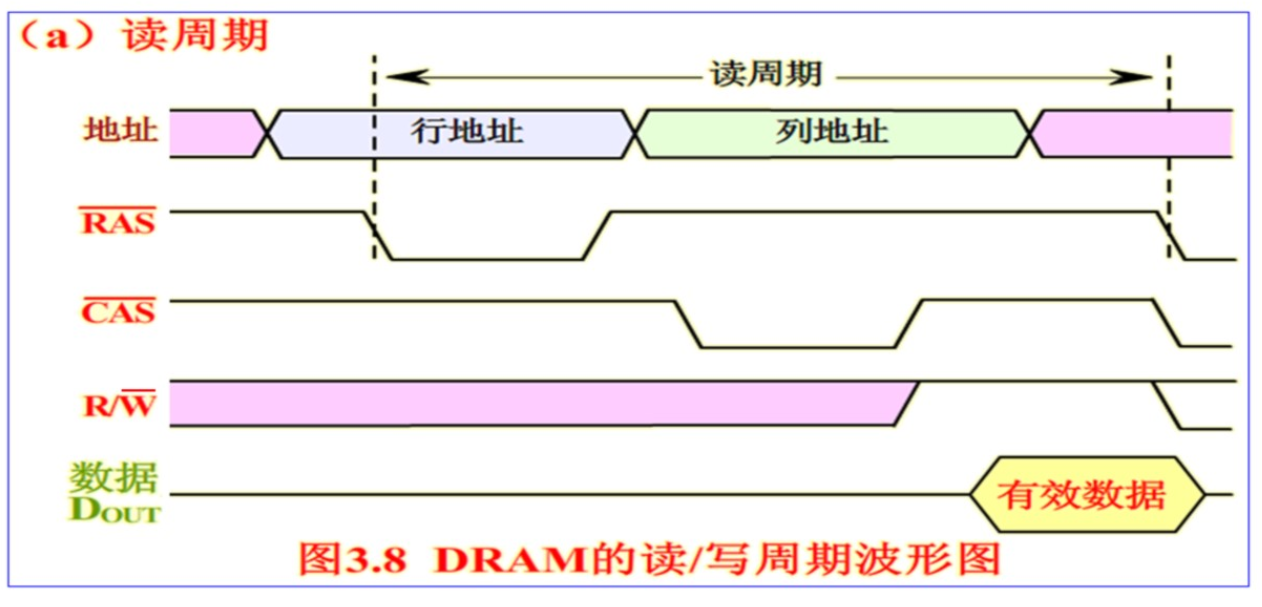

动态随机存储器读/写时序图

DRAM 的刷新操作： - 集中式刷新 - 分散式刷新：在任何一个存储周期内，分为访存和刷新两个子周期。访存时间内，供 CPU 和其他主设备访问；刷新时间内，对 DRAM 的某一行进行刷新 - 异步刷新：集中和分散的折中的办法，在单元刷新间隔 2ms 内均匀地把各行刷新一遍

DRAM 和 SRAM 的比较：

比较内容 SRAM DRAM
存储信息 0 和 1 的方式 双稳态触发器 极间电容上的电荷
电源不掉电时 信息稳定 信息会丢失
刷新 不需要 需要
集成度 低 高
容量 小 大
价格 高 低
速度 快 慢
适用场合 Cache 主存

ROM

存储器 类别 擦除方式 能否单字节修改 写机制
MROM 只读 不允许 否 掩膜位写
PROM 写一次读多次 不允许 否 电信号
EPROM 写多次读多次 紫外线擦除，脱机改写 否 电信号
E\(^2\)PROM 写多次读多次 电擦除，在线改写 能 电信号
Flash Memory 写多次读多次 电擦除，在线改写 否 电信号

并行存储器

  • 双端口存储器，一个存储器，两套读写电路
  • 多模块交叉存储器
    • 特点：通过改进主存的组织方式，在不改变存储器存取周期的情况下，提高存储器的带宽
    • 结构特点：多体交叉存储器由M个的存储体（或称存储模块）组成，每个存储体有相同的容量和存取速度，又有各自独立的地址寄存器、地址译码器、读写电路和驱动电路
    • 编址方法：交叉编址，即任何两个相邻地址的物理单元不属于同一个存储体，一般在相邻的存储体中；同一个存储体内的地址都是不连续的

Cache 存储器

  • Cache 的命中率：命中次数 / 总访问次数
  • cache/主存系统的平均访问时间 \(t_a\)：(命中次数cache 读取时间 + 未命中次数主存读取时间)/总访问次数
  • 访问效率：cache 读取时间/平均访问时间
  • 地址映射方式：全相联映射方式、直接映射方式、组相联映射方式
  • 全相联映射方式：允许主存中的任意块映射在 cache 中，（标记）、字地址，高速比较器难实现，只适合小容量 cache 使用。
  • 直接映射方式：cache 行号 = 主存行号 mod cache 总行数，主存地址：区号（除数，也是标记，长度是主存行数的log减去cache行数的log）、区内行号（余数，对应 cache 行数）、字地址，只适合大容量 cache 使用
  • 组相联映射方式：cache 组号 = 主存行号 mod cache 总组数，把 cache 分成 u 组，每组 v 行，主存地址：区号（除数，也是标记，长度是主存行数的log减去cach组数的log）、区内组号（余数，对应 cache 组数）、字地址，适合大容量 cache 使用。
  • cache 的替换策略：最不经常使用算法（LFU）、近期最少使用算法（LRU）、随机替换（用的最多、最流行）
  • cache 的写操作策略：写回法（命中时只修改 cache 的内容，当行被换出时才修改主存）、全写法（命中时同时修改 cache 内容和主存内容）、写一次法（写命中和写未命中的处理方法与写回法相同，除了第一次写命中时要写入主存）

4 指令系统

指令系统的发展与性能要求

  • 指令
    • 微指令，微程序级的指令，属于硬件
    • 机器指令，介于二者之间，简称指令
    • 宏指令，若干条机器指令组成的软件指令，属于软件
  • 指令系统（指令集） 一台计算机中所有机器指令的集合
  • 性能要求
    • 完备性
    • 有效性
    • 规整性
    • 兼容性

指令格式

  • 概念
    • 指令字（指令） 表示一条指令的机器字
    • 操作码
    • 地址码
    • 二地址指令
      • 存储器 - 存储器 (SS)
      • 寄存器 - 寄存器 (RR)
      • 寄存器 - 存储器 (RS)
    • 指令字长度
      • 单字长指令 指令字长度 = 机器字长度
      • 半字长指令 指令字长度 = 机器字长度/2
      • 双字长指令 指令字长度 = 机器字长度*2
    • 指令助记符：MOV 啥的

操作数类型

  • 一般数据类型
    • 地址数据
    • 数值数据
    • 字符数据
    • 逻辑数据

指令和数据的寻址方式

  • 指令的寻址方式
    • 顺序寻址
    • 跳跃寻址
  • 操作数的寻址方式
    • 概念 形成操作数有效地址的方法
    • 注意偏移寻址包含
      • 相对寻址
      • 基址寻址
      • 变址寻址
方式 算法 主要优点 主要缺点
隐含寻址 操作数在专用寄存器 无存储器访问 数据范围有限
立即寻址 操作数=A 无存储器访问 操作数幅值有限
直接寻址 EA=A 简单 地址范围有限
间接寻址 EA=(A) 大的地址范围 多重存储器访问
寄存器寻址 EA=R 无存储器访问 地址范围有限
寄存器间接寻址 EA=(R) 大的地址范围 额外存储器访问
偏移寻址 EA=A+(R) 灵活 复杂
段寻址 EA=A+(R) 灵活 复杂
堆栈寻址 EA=栈顶 无需给出存储器地址 需要堆栈指示器

典型指令

对比项目 CISC RISC
指令系统 复杂、庞大 简单、精简
指令数目 一般大于 200 条 一般小于 100 条
指令字长 不固定 定长
可访存指令 不加限制 只有 Load/Store 指令
各种指令执行时间 相差较大 绝大多数在一个周期内完成
各种指令使用频度 相差很大 都比较常用
通用寄存器数量 较少 多
目标代码 难以用优化编译生成高效的目标代码程序 采用优化的编译程序，生成代码较为高效
控制方式 绝大多数为微程序控制 绝大多数为组合逻辑控制
指令流水线 可以通过一定方式实现 必须实现

5 中央处理器

CPU 的功能和组成

  • CPU 的功能
    • 指令控制
    • 操作控制
    • 时间控制
    • 数据加工
      • 算术运算
      • 逻辑运算
  • CPU 的组成
    • 运算器
      • ALU
      • 通用寄存器
      • 数据缓冲寄存器 DR
      • 程序状态字寄存器 PSW
    • 控制器
      • 程序计数器 PC
      • 指令寄存器 IR
      • 指令译码器 ID
      • 时序产生器 TG
      • 操作控制器 OC
  • CPU 中的主要寄存器
    • DR，数据缓冲寄存器
    • IR，指令寄存器
    • PC，程序计数器
    • AR，地址寄存器
    • 通用寄存器
    • PSWR，程序状态字寄存器
  • 操作控制器与时序产生器
    • 操作控制器
      • 硬布线控制器
      • 微程序控制器
    • 时序产生器，操作控制器产生的时序信号必须定时，为此必须有时序产生器

指令周期

  • 概念
    • 指令周期是取出一条指令并执行这条指令的时间
    • 指令周期常用若干个 CPU 周期数来表示，CPU 周期又称为机器周期
    • 单周期 CPU
      • 一个时钟周期内完成从取指到得到结果的所有工作，效率低。目前不采用
    • 多周期 CPU
      • 指令周期分为若干个阶段，每个阶段在一个时钟周期内完成

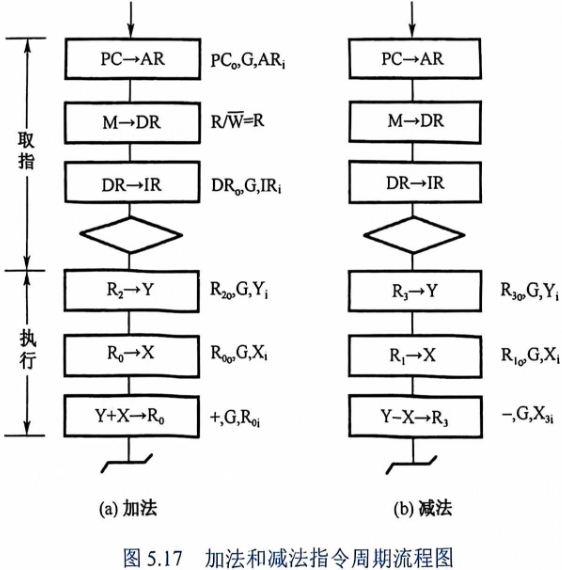

  • 指令周期分分两阶段：取指令、执行指令 alt text
  • 总结
    • 一个时钟脉冲 \(\hArr\) 一个时钟周期
    • 若干个时钟周期 \(\hArr\) 一个机器周期
    • 若干个机器周期 \(\hArr\) 一个指令周期

时序产生器和控制方式

  • 时序信号的作用和体制
    • 作用
      • 控制器用时序信号指挥机器工作
      • 通过时序控制来识别指令和数据
      • 一个 CPU 周期的时钟脉冲对 CPU 的动作有严格的约束
    • 体制
      • 基本体制：电位-脉冲制
      • 硬布线控制器：主状态周期-节拍电位-节拍脉冲三级体制
      • 微程序控制器：节拍电位-节拍脉冲二级体制

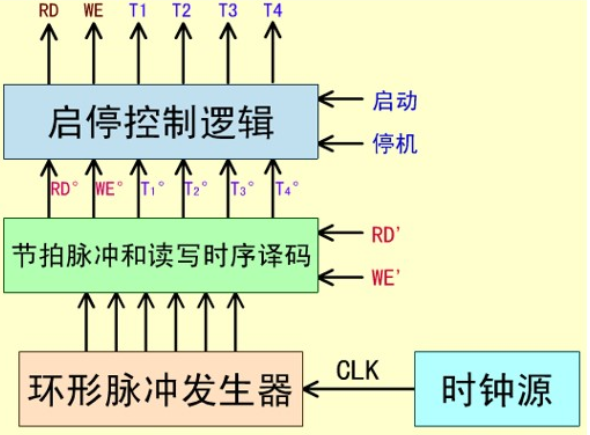

  • 时序信号产生器 alt text
  • 控制器的控制方式
    • 概念：控制不同操作序列的时序信号的方法
    • 同步控制方式：在任何情况下，已定的指令在执行时所需的机器周期数和时钟周期数都固定不变
    • 异步控制方式：每条指令、每个操作控制信号需要多少时间就占用多少时间
    • 联合控制方式：前两种的结合，
      • 机器周期能固定就固定，实在不行以执行部件的回答信号作为操作的结束
      • 机器周期的节拍脉冲数是固定的，各条指令周期的机器周期数不固定

微程序控制器

  • 概念
    • 基本工作原理：仿照通常的解题方法，把操作控制信号编成微指令，存放到一个只读存储器里
    • 微命令：控制部件通过控制线向执行部件发出各种控制指令
    • 微操作：执行部件接受微命令后所进行的操作
    • 状态测试：执行部件执行完成后，向控制部件反映操作情况
    • 相容/相斥的微操作：同时或同一个 CPU 可以并行执行的微操作/不能同时或不能在同一个 CPU 并行执行的微操作
    • 微指令：在一个 CPU 周期中，一组实现一定操作功能的微命令的组合
    • 微程序：微指令序列
  • 微程序控制器组成
    • 控制存储器，存放实现全部指令系统的微程序
    • 微指令寄存器，存放由控制存储器读出的一条微指令信息
      • 微地址寄存器
      • 微命令寄存器
    • 地址转移逻辑，当微程序出现分支时，承担自动完成修改微地址的任务
  • CPU 周期与微指令周期的关系：一个 CPU 周期 = 微指令周期（取微指令 + 执行微指令）
  • 机器指令与微指令的关系：一条机器指令对应一个微程序，一个微程序包含若干条微指令，一条微指令包含若干微命令
  • 微命令编码
    • 直接表示法，控制字段的每一位代表一个微命令
    • 编码表示法，把一组相斥性的微命令组成一个小组（字段）
    • 混合表示法，把前两种方法混用
  • 微地址的形成方法，产生后继微地址的方式
    • 计数器方式
    • 多路转移方式
  • 微指令格式：
    • 水平型微指令：控制字段 + 判别测试字段 + 下地址字段
    • 垂直型微指令：微操作码 + 源寄存器编址 + 目的寄存器编址 + 其他，由微操作码指定操作类型
    • 水平型微指令并行性好、执行一条微指令时间短、微程序短指令字长、较难掌握 \(hArr\) 垂直型微指令刚好相反

硬布线控制器

硬布线控制器的各种控制操作都是由硬件电路实现的，所以运行速度要比在同样半导体工艺下的微程序控制器快很多。但是电路复杂、增加修改指令需要修改电路

流水 CPU

  • 并行处理技术：时间并行、空间并行
  • 流水线分类
    • 指令流水线
    • 算数流水线
    • 处理机流水线
  • 流水线的主要问题
    • 资源相关
    • 数据相关
    • 控制相关
      • 延迟转移法
      • 转移预测法
  • \(k\) 级流水线执行 \(n\) 个任务时的加速比：\(C_k=\frac{TL}{Tk}=\frac{n\cdot k}{k+(n-1)}\)

6 总线系统

总线概念和结构形态

  • 概念 构成计算机系统的互联机构，多个系统功能部件之间进行数据传送的公共通路。

  • 总线的特性

    • 物理特性（物理连接方式，包括总线的根数、插头、形状、引脚线排列方式）
    • 功能特性（描述每一根线的功能，如位宽，我们说数据线的宽度指的就是位宽，而说总线的宽度则往往指的是物理宽度）
    • 电气特性（每一根线上信号的传递方向及有效电平范围）
    • 时间特性（每根线在什么时间有效）

  • 总线的连接方式 单总线结构、多总线结构

  • 挂在总线上的设备通过适配器（亦称接口）与 CPU 相连
  • 多总线结构中，通过不同类型的桥拓展出不同层次的总线，分别连接高中低速设备

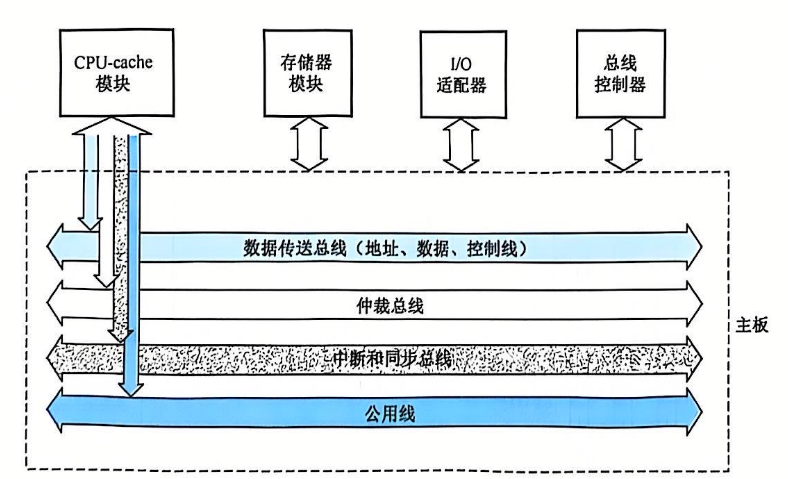

  • 现代总线结构包括以下四部分：

    • 数据传送总线 包括地址线、数据线、控制线
    • 仲裁总线 包括总线请求线和总线授权线
    • 中断和同步总线 包括中断请求线和中断认可线
    • 公用线 包括时钟信号线、电源线、地线、系统复位线、加断点时序信号线

  • 北桥 CPU 总线 - PCI 总线

  • 南桥 PCI 总线 - ISA 总线

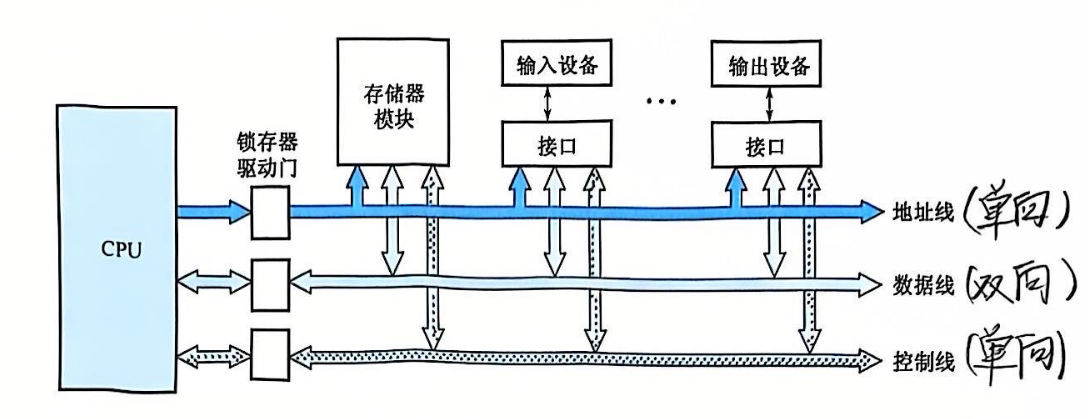

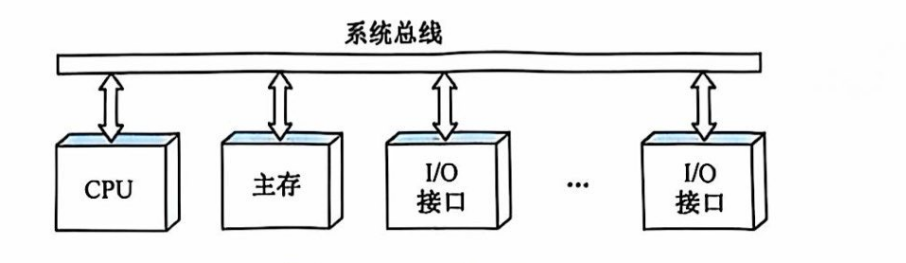

单总线结构

多总线结构

早期总线结构

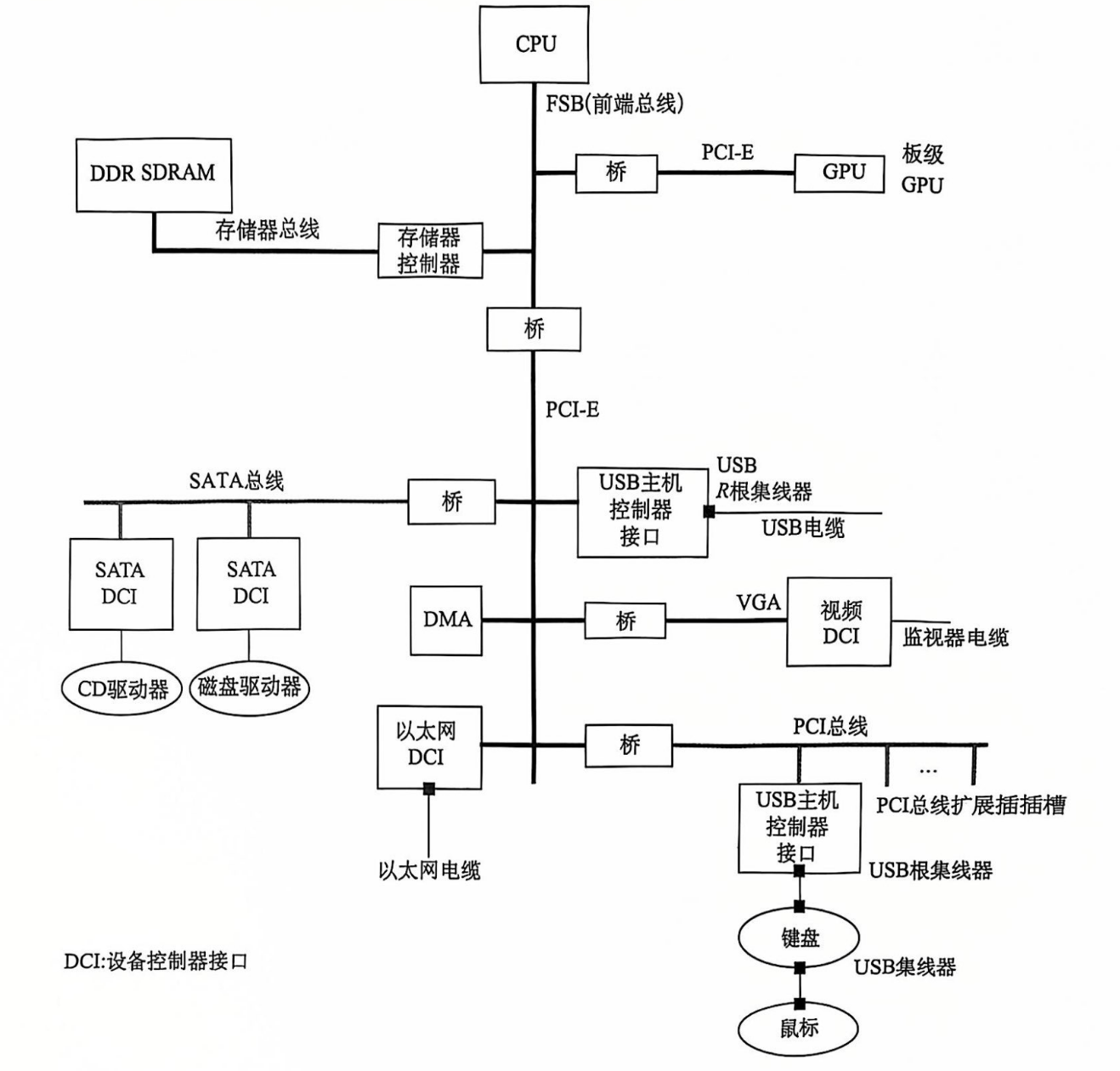

现代总线结构

总线接口

  • 总线中信息的两种传送方式：串行传送和并行传送
  • 串行传送：数据线上一个时钟脉冲一个数据位，串行传送时低位在前、高位在后。因为成本低适合长距离传输
  • 并行传送：数据线上同时传输多个数据位，一般采用电位传送
  • 分时传送：总线复用
  • I/O 功能模块，亦即 I/O 接口、适配器 具有以下功能：
    • 控制
    • 缓冲
    • 状态
    • 转换 串并转换或并串转换
    • 整理
    • 程序中断

总线仲裁

  • 连接到总线上的功能模块共有两种形态：

    • 主动 主方，可以启动一个总线周期，可以是 CPU
    • 被动 从方，总线周期由其他模块发起，可以是 CPU、存储器模块

  • 多个主设备提出的占用总线请求，采用优先级或公平策略进行仲裁

  • 按照总线仲裁电路的位置不同，分为集中式仲裁和分布式仲裁

  • 集中式仲裁

    • 链式查询方式 亦即菊花链式查询。离总线仲裁器越近则优先级越高。优点是容易扩充设备，缺点是坏了一个设备，其后的设备都不能正常工作。
    • 计数器定时查方式 请求设备发送信号后，总线仲裁器的计数器开始计数（从 0 或者上次的 中止点），当计数的值和某发出请求的（可能有多个设备发出了请求）设备的地址相等时，仲裁器将总线授权给该设备。优点是可以动态改变设备优先级，实质上使得每个设备获得总线的授权的优先级相等。代价是增加了线的数量
    • 独立请求方式 每个设备都有两条专线用来发送总线请求和接受总线授权，然后在总线仲裁器中排队。优点是响应速度快，优先次序控制灵活，缺点是线有亿点点多。但现代总线标准就是她

  • 分布式仲裁 每个潜在的主设备都可以向总线仲裁器发送请求（唯一仲裁号），每个仲裁器把仲裁总线上的号与自己的进行比较，仲裁总线上的号大，不予响应，并撤销其仲裁号。最后获胜者的仲裁号保留在仲裁总线上

总线定时和数据传送模式

  • 总线定时
    • 同步总线定时协定 事件出现在总线上的时刻由总线时钟信号来确定，所以总线中包含时钟信号线
    • 异步总线定时协定 后一事件出现在总线上的时刻取决于前一事件出现的时刻，即建立在应答式或互锁机制基础上
    • 半同步总线定时协定（现代常用） 整体仍采用同步总线协定方式，不同之处是增加了一根联络信号线，由此信号线上的信号决定是否要增加时钟周期
    • 周期分裂式总线定时协定
  • 数据传送模式
    • 读、写操作
    • 块传送操作（突发、猝发式传送）
    • 写后读、读修改写操作
    • 广播、广集操作

PCI 总线和 PCIe(Peripheral Component Interconnect Express) 总线

好像不考

8 输入、输出（I/O）系统

CPU 与外设之间的信息交换方式

  • 通过I/O 接口与外设交互
  • 端口 接口内可直接被 CPU 访问的寄存器，下面都是端口：
    • 命令口 接口内可接收来自主控设备的控制命令的寄存器
    • 状态口 接口内向 CPU 报告 I/O 设备的工作状态的寄存器
    • 数据口 接口内在外设和总线间交换数据的缓冲寄存器
  • 端口的编址方式
    • 统一编址方式（和内存单元联合在一起编排地址，可用访存指令访问 I/O 设备接口内的寄存器）
    • I/O 独立编址方式（访存和访问 I/O 设备使用不同的指令，有访问 I/O 设备的专门 I/O 指令组）

I/O 接口与外设间的数据传送方式

  • 无条件传送方式
  • 应答方式
  • 同步传送方式

CPU 与 I/O 接口之间的数据传送方式

  • 无条件传送方式
  • 程序查询方式
    • 主要由程序实现
    • 电路简单，缺点是 CPU 要等得太久
  • 程序中断方式 主要由程序实现
  • 直接内存访问（DMA）方式 主要由硬件实现
  • 通道和输入/输出处理器 主要由硬件实现

程序查询方式

  • 由程序实现
  • 接口
    • 设备选择电路
    • 数据缓冲寄存器
    • 设备状态标志
  • 轮询设备

程序中断方式

  • 中断的基本概念
    • 中断是一种程序随机切换的方式，有时也统称为异常。但不是所有的中断都是随机发生的，比如软中断。
  • 中断服务程序入口地址的获取
    • 向量中断
    • 查询中断
  • 程序中断方式的基本 I/O 接口
    • RD，准备就绪触发器
    • EI，允许中断触发器，可以产生中断禁止，从设备的角度禁止中断
    • IR，中断请求触发器
    • IM，中断屏蔽触发器，可以产生中断屏蔽，从 CPU 的角度屏蔽所有中断
  • 单级中断
  • 多级中断

DMA 方式

  • DMA 的基本概念
    • 直接内存访问（DMA）是一种完全由硬件执行的 I/O 交换的工作方式，DMA 控制器从 CPU 完全接管对总线的控制，数据交换不经过 CPU，而直接在内存和 I/O 设备之间进行
  • DMA 的基本操作
    • 外围设备发出 DMA 请求
    • CPU 响应请求，把 CPU 工作改成 DMA 操作方式，DMA 接管总线
    • DMA 寻址并传送数据
    • DMA 向 CPU 报告操作结果
  • DMA 传送方式
    • 成组连续传送（一次只传送一组数据，CPU 空闲时再传送下一组数据，占用 CPU 大量周期）
    • 周期挪用方式（一个个地、分散的地占用内存周期）
    • 透明 DMA 方式（半个半个地占用内存周期）
  • DMA 控制器的基本组成
    • 内存地址计数器
    • 字计数器
    • 数据缓冲寄存器
    • DMA 请求标志
    • 控制/状态逻辑
    • 中断机构
  • DMA 数据传送过程
    • 传送前预处理
    • 正式传送
    • 传送后处理
  • 选择型和多路型 DMA 控制器

通道方式

  • 通道的功能
    • 通道是一个特殊功能的处理器，即 CPU 把传输控制的功能下放给通道，CPU 只负责数据处理
    • 有 CPU 总线和通道总线（即 I/O 总线），两类总线可以按照自己的时序进行工作
  • 通道的五个任务
    • 接受 CPU 的 I/O 指令，按指令与外围设备通信
    • 从存储器获取通道指令、译码后发送命令
    • 组织数据传送
    • 得到外围设备信息
    • 向 CPU 报告中断请求
  • CPU 对通道的管理
    • 管态： CPU 运行管理程序
    • 目态： CPU 执行目的程序，此时不能运行 I/O 指令
  • 通道对设备控制器的管理
    • 通道控制 I/O 模块进行数据传输
  • 通道类型
    • 选择通道（高速通道）
    • 多路通道（多路转换通道），如数组多路通道、字节多路通道

输入/输出处理器（I/O Processor）

特性 I/O处理器（IPO） DMA（直接存储器访问）
功能 负责全面的I/O管理和数据传输 仅负责数据传输
复杂性 复杂，类似于一个小型处理器 简单，主要是硬件模块
对CPU的依赖 减少CPU参与，独立完成I/O任务 需要CPU启动和管理
任务范围 包括设备管理、状态监控和数据传输 仅限于数据传输
并行性 与CPU并行工作，独立完成任务 数据传输时CPU可执行其他任务
应用场景 复杂I/O管理场景，多设备并发操作 简单、高速数据传输场景
硬件成本 高 低

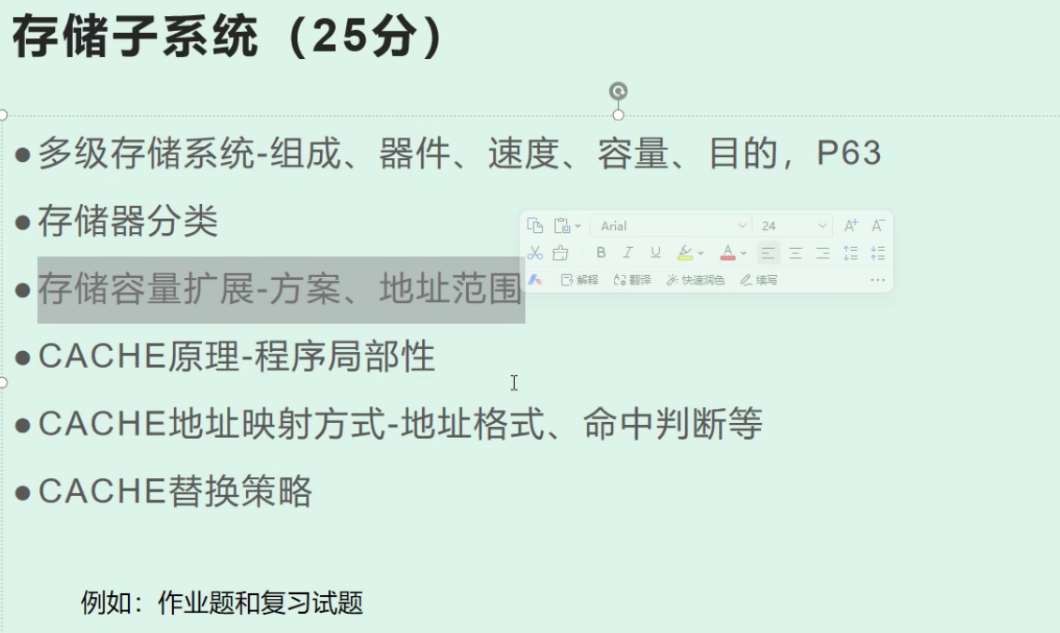

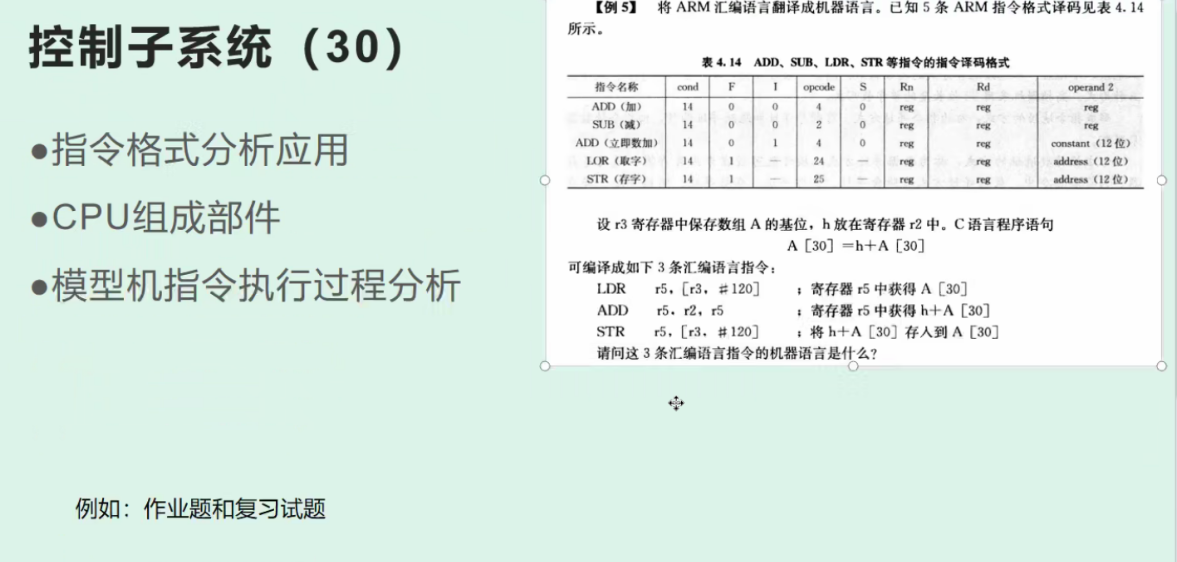

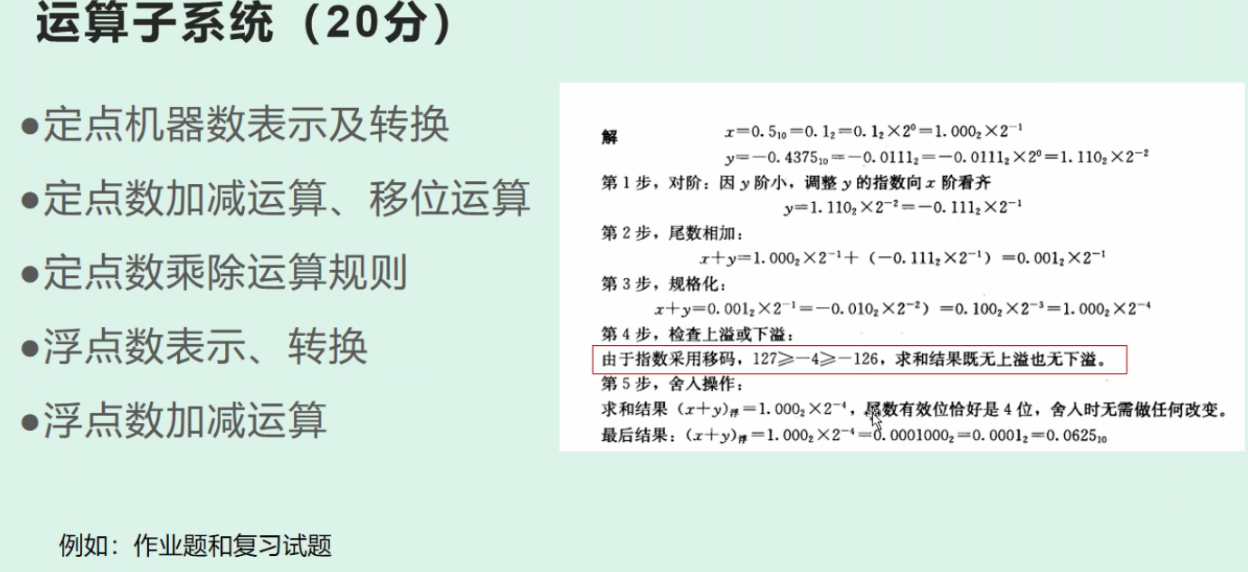

复习纲要

题型

alt text

题型、分值比例和去年卷子一样。题型及分值：单选题 15 分、分析计算题 60 分、综合分析题 25 分

选择题：

  1. 选择题难度比上次低
  2. 冯 · 诺依曼计算机
  3. 计算机体系 - 弗林分类法
  4. CISC RISC
  5. 哈佛结构

分析计算题：

  1. 第一道计算大题性能分析
    1. 性能指标 (P5，例1.1，分析计算题)
    2. 计算机性能评价 (P5，例1.1，分析计算题)
  2. 第二道大题运算器部分
  3. 第三道大题存储系统
  4. 第四道是指令集

综合题：

  1. 外设子系统
  2. CPU 控制器分析，模型机指令执行过程分析（最后一道大题，15，给模型机，分析指令执行过程）

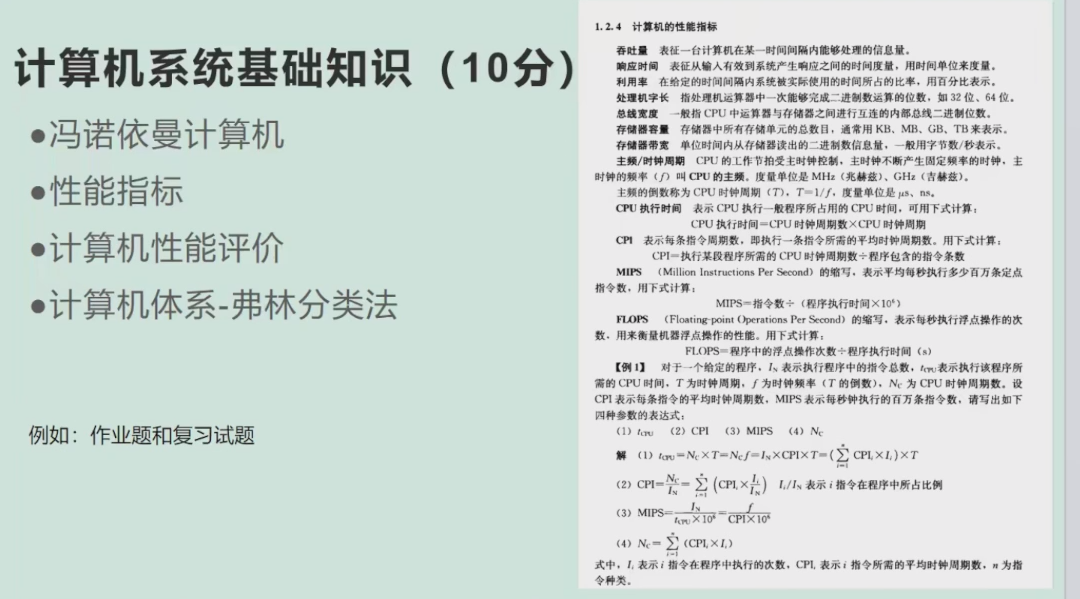

计算机系统基础知识（10分）

alt text

  1. 冯 · 诺依曼计算机（<- 选择题）
  2. 性能指标(P5，例1.1，分析计算题)
  3. 计算机性能评价(P5，例1.1，分析计算题)
  4. 计算机体系 - 弗林分类法（SMP形式，多指令流、多数据流 <- 选择题，多处理机 ）
  5. CISC RISC（指令集、控制器，<-选择题）
  6. 哈佛结构（指令高速缓存和数据高速缓存分开，CPU 控制器章节，<-选择题）
指标 RISC CISC
指令集 一个周期执行一条指令，简单指令组合实现复杂操作，指令长度固定 指令长度不固定，执行需要多个周期
流水线 流水线每周期前进一步 指令执行需要调用微代码的一个微程序
寄存器 更多通用寄存器 用于特定目的的专用寄存器
load/store 结构 独立的 load 和 store 指令完成数据在寄存器和外部存储器之间的传输 处理器能够直接处理存储器中的数据
控制器 硬布线控制器 微程序控制器
指令长度 固定 不固定
目标 设计目标是提高指令执行效率，优化流水线性能 减少程序的指令数量，降低编程复杂度
指令格式 简单，长度固定（通常为4字节） 复杂，长度不固定
指令数量 数量少，通常只有几十条到一百多条指令 数量多，通常包含数百条甚至上千条指令
寻址方式 寻址方式简单，通常只支持少量的寻址模式 支持多种复杂的寻址方式
实现方式 采用硬连线逻辑（Hardwired Control）实现指令的快速解码和执行 通过微程序（Microprogramming）实现复杂指令的解码和执行

运算子系统（20分）

alt text

  1. 定点机器数表示以及转换（真值、原码、补码、反码、移码转换，0 、-1的上述几种码是什么样的）
  2. 定点数加减运算、移位运算（逻辑移位、算数移位）
  3. 定点数（表示范围）乘除运算规则（符号、数值、商、余数怎么得到的，阵列乘法器大概过一遍）
  4. 浮点数表示、和真值转换（表示范围）
  5. 浮点数加减运算（53 页算步骤标准）

控制子系统（30分，合起来四五章）

alt text

  1. 指令格式分析、应用（比雨课堂作业难一些，和 23 年的差不多，有难度，P141）
  2. CPU 组成部件（ALU 有哪些，控制器、取指令、译码、分析指令的过程，需要的器件，单总线、双总线、三总线）
  3. 模型机指令执行过程分析（最后一道大题，15，给模型机，分析指令执行过程）

存储子系统（25分）

alt text

  1. 多级存储系统 - 组成、器件、速度、容量、目的，P63
    1. 多级存储器构成
    2. 速度由快到慢是哪些
    3. 容量由大到小是哪些
    4. 几个不同层次的构建目的、构建用了什么器件
  2. 存储器分类（RAM、ROM、紫外线）
  3. 存储容量扩展 - 方案（不会考画图，太难）、地址范围（分析计算题）
  4. CACHE原理 - 程序局部性（时间局部性、空间局部性）
  5. CACHE地址映射方式-地址格式、命中判断等
  6. CACHE替换策略（LFU、LRU、FIFO、随机，特点，哪种效率高且考虑到程序局部性原理）
  7. 写策略（写直达法、写一次法，关系数据一致性）

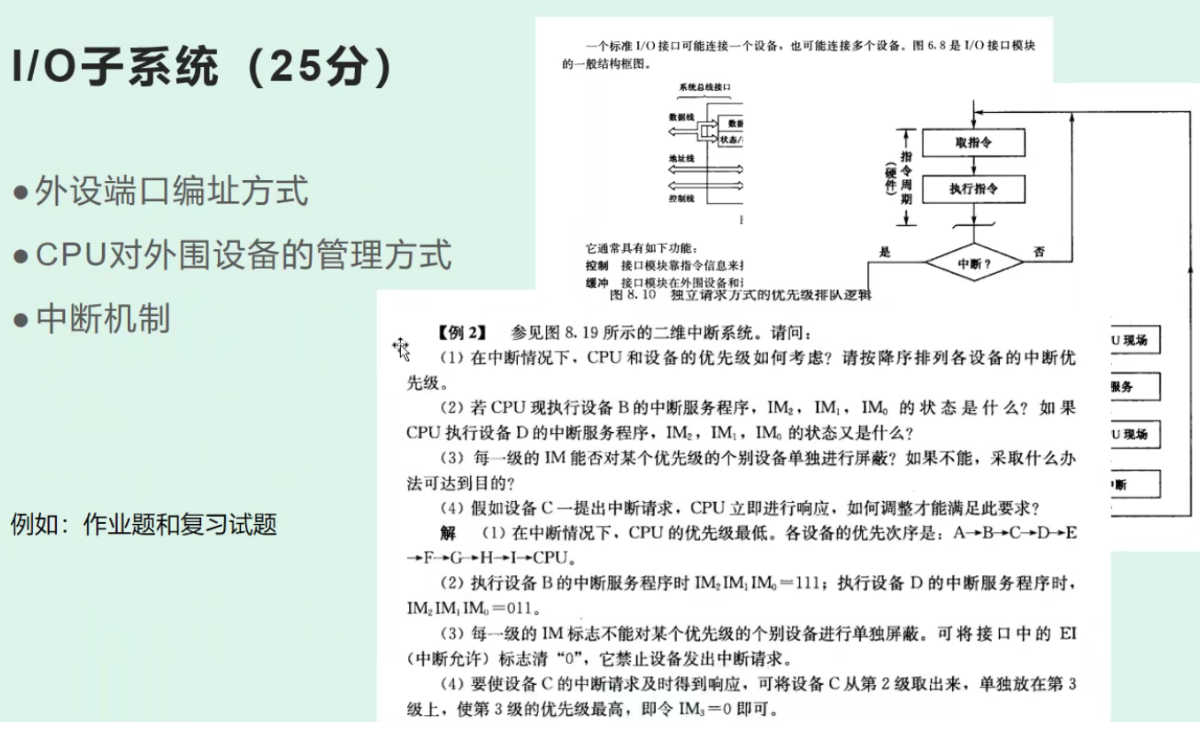

I/O子系统（25分）六、八

alt text

看 197、250、256（例 8.2，优先级、中断屏蔽、怎么通过中断屏蔽寄存器动态修改优先级）

  1. 外设端口编址方式
  2. CPU 对外围设备的管理方式（五种，特点、适用场合）
  3. 中断机制（中断源、中断识别、优先级、响应返回过程、嵌套）
  4. 中断发生条件
    1. （源）中断源发出中断请求
    2. （蔽）中断未被屏蔽
    3. （优）中断优先级满足要求
    4. （开）当前CPU状态允许中断，即开中断
    5. （指）当前指令执行结束
    6. 中断向量有效，能够正确找到中断服务程序
管理方式 特点 适用场合
程序直接控制方式 简单、效率低、CPU占用高 低速设备、实时性要求低的场景
程序中断方式 减少轮询、提高CPU利用率 中速设备、实时性要求中等的场景
DMA方式 数据传输快、CPU负担小 高速设备、大量数据传输场景
通道控制方式 独立通道处理器、并行性高 大型计算机系统、多个高速设备场景
I/O处理器方式 专用I/O处理器、性能高、成本高 高性能计算机、大量并发I/O场景

做题总结

  1. 计算连续地址编码时，从右至左分组，从左至右取片选位
  2. 在比较 sb 浮点数和定点数的优劣时，要注意是否有前提位数相同
  3. 注意外设端口和接口的区别，外设端口是寄存器
  4. 中断响应的处理步骤：关中断 ⇒ 保存断点 ⇒ 保护现场 ⇒ 判别中断条件转入中断服务程序 ⇒ 开中断 ⇒ 中断事件处理 ⇒ 关中断 ⇒ 恢复现场 ⇒ 恢复断点 ⇒ 开中断 ⇒ 返回断点
  5. 每次总线操作，只能有一个主方占用总线控制权，但同一时间里可以有多个从方
  6. 中断隐指令操作：
    1. 读取服务程序入口地址
    2. 保存/恢复断点、现场
    3. 开/关中断（修改的就是 IM 触发器）
  7. 串行接口与总线之间的数据传输是并行传输的，与外设之间的数据接口是串行传输的
  8. 并行接口与总线、外设之间的数据传输，都是并行传输的
  9. DMA 的接管过程
  10. Cache 既属于 CPU 也属于内存
  11. 转移指令的执行并不总是修改PC的值为转移的目标地址，只有当转移条件为真时才修改
  12. 移码的符号表示规律和原码、补码、反码相反
  13. 多体交叉存储器提高读/写操作速度的原因是采用流水技术
