编译原理笔记

引论

  • 什么是编译程序：把一种语言（源语言）书写的程序翻译成另一种语言（目标语言）的等价程序。

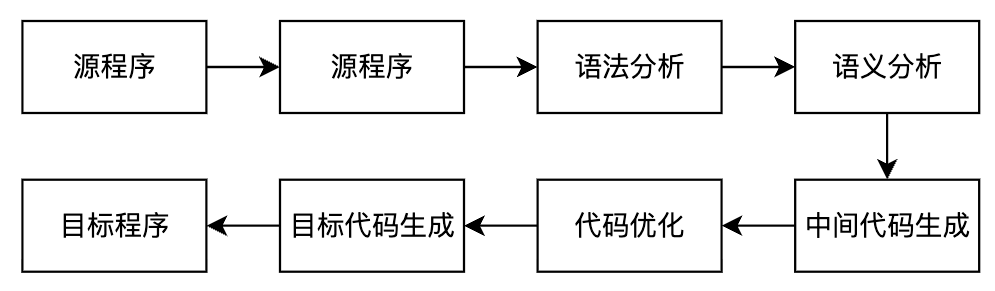

编译过程

alt text

文法和语言

Preliminaries

  • 文法：四元组 \((V_N, V_T, P, S)\)，其中 \(V_N\) 为非终结符集合，\(V_T\) 为终结符集合，\(P\) 为产生式集合，\(S\) 为开始符号。\(V_N \cap V_T = \phi\)，\(V_N \cup V_T = V\)，\(V\) 为所有符号集合。

我理解的文法

语言的指导规则。

  • 规则（重写规则、产生式、生成式）：是形如 \(\alpha \rightarrow \beta\) 或 \(\alpha ::= \beta\) 的 \((\alpha, \beta)\) 有序对，其中 \(\alpha\) 为产生式左部，\(\beta\) 为产生式右部。\(\alpha \rightarrow \beta\) 或 \(\alpha ::= \beta\) 读作 定义为 。
  • 直接推导：设 \(\alpha \to \beta\) 是文法 \(G=(V_N, V_T, P, S)\) 的规则，\(\gamma\) 和 \(\delta\) 是 \(V^*\) 中的任意符号，若有符号串 \(v, w\) 满足\(v = \gamma \alpha \delta,~w = \gamma \beta \delta\)，即说 \(v\) 直接产生 \(w\)，或说 \(v\) 是 \(w\) 的直接推导，或说 \(w\) 直接归约到 \(v\)，记作 \(v \Rightarrow w\)。
  • 多步推导 \((\geq 1)\)：\(v \xRightarrow{+} w\)
  • 多步推导 \((\geq 0)\)：\(v \xRightarrow{*} w\)
  • 句型：设 \(G[S]\) 是一个文法，如果符号串 \(x\) 是从识别符号推导出来的，即有 \(S \Rightarrow x\)，则称 \(x\) 是文法 \(G[S]\) 的句型。
  • 句子：若 \(x\) 仅由终结符号组成，即 \(S \Rightarrow x, x \in V_T^*\)，则称 \(x\) 为 \(G[S]\) 的句子。
  • 语言：文法 \(G\) 所产生的语言定义为集合 \(\{x \mid S \xRightarrow{*} x, \text{其中 } S \text{ 为文法识别符号, 且 } x \in V_T^*\}\)。可用 \(L(G)\) 表示该集合。
  • 等价文法：若 \(L(G1)=L(G2)\)，则称这两个文法是等价的。

文法的类型

  • 0 型文法：设 \(G = (V_N, V_T, P, S)\)，如果它的每个产生式 \(\alpha \rightarrow \beta\) 是这样一种结构：\(\alpha \in (V_N \cup V_T)^*\) 且至少含有一个非终结符，而 \(\beta \in (V_N \cup V_T)^*\)，则 \(G\) 是一个 0 型文法。

0 型文法｜直观理解

对于产生式限制最少的文法，基本意思就你是个产生式就行。所以，\(x(x\geq1)\) 型文法，也都是 0 型文法。

  • 1 型文法：设 \(G = (V_N, V_T, P, S)\) 为一个文法，若 \(P\) 中的每一个产生式 \(\alpha \rightarrow \beta\) 均满足 \(|\beta| \geq |\alpha|\)，仅仅 \(S \rightarrow \varepsilon\) 除外，则文法 \(G\) 是 1 型或上下文有关的（context-sensitive）。

1 型文法｜直观理解

每一步推导都会导致串非严格递增。

  • 2 型文法：设 \(G = (V_N, V_T, P, S)\)，若 \(P\) 中的每一个产生式 \(\alpha \rightarrow \beta\) 满足：\(\alpha\) 是一个非终结符，\(\beta \in (V_N \cup V_T)^*\)，则此文法称为 2 型的或上下文无关的（context-free）。

2 型文法｜直观理解

在 0 型文法上增加了限制条件，左边必须是非终结符。

  • 3 型文法：设 \(G = (V_N, V_T, P, S)\)，若 \(P\) 中的每一个产生式的形式都是 \(A \rightarrow aB\) 或 \(A \rightarrow a\)，其中 \(A\) 和 \(B\) 都是非终结符，\(a \in V_T^*\)，则 \(G\) 是 3 型文法或正规文法。

3 型文法｜直观理解

在 2 型文法上增加了限制条件，右边必须是终结符或终结符加非终结符的形式。

由于这样的形式，正规文法是没有左递归的。

上下文无关文法（2 型）文法及其语法树

  • 最左推导：如果在推导的任何一步 \(\alpha \Rightarrow \beta\)（\(\alpha\)、\(\beta\) 是句型），都是对 \(\alpha\) 中的最左非终结符进行替换，则称这种推导为最左推导。
  • 最右推导（规范推导）：如果在推导的任何一步 \(\alpha \Rightarrow \beta\)（\(\alpha\)、\(\beta\) 是句型），都是对 \(\alpha\) 中的最右非终结符进行替换，则称这种推导为最右推导。
  • 右句型（规范句型）：由规范推导所得的句型。

句型的分析

词法分析

自顶向下的语法分析方法

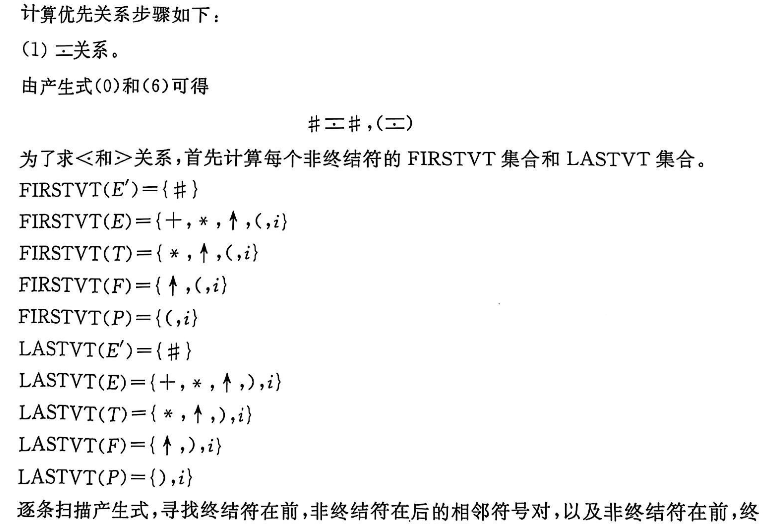

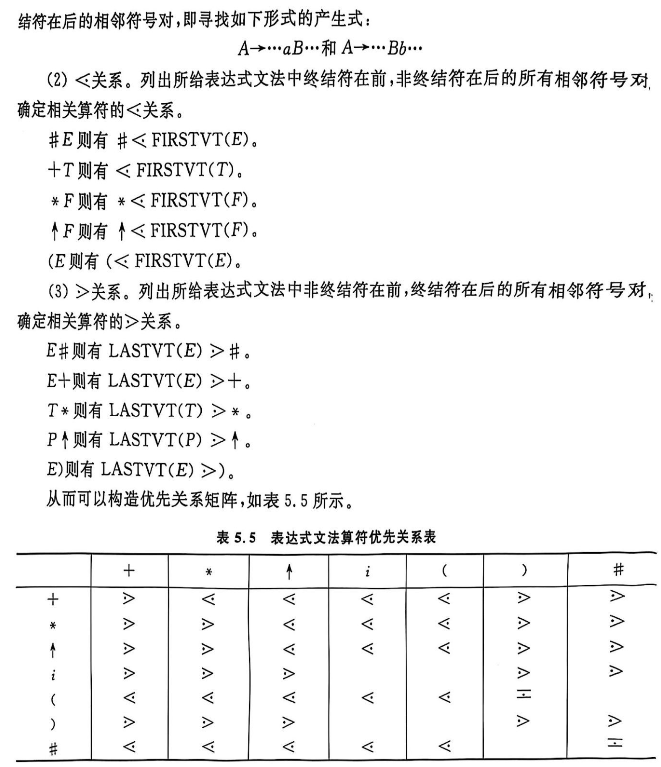

自低向上优先分析

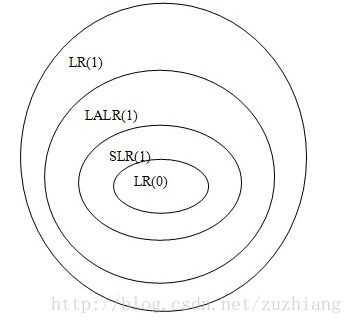

LR 分析

LR 分析概述

实际上，LR 分析器就是一个状态转换图，分析表就是一个状态转换表。这与 DFA 是一致的。

  • LR 分析器有 3 部分：

    • 总控程序（驱动程序），所有的 LR 分析器的总控程序都是相同的
    • 分析表（分析函数）
    • 分析栈

  • 状态进行转换时，总共有四种转换类型：

    • 移进（Shift）
    • 规约（Reduce）
    • 接受（Accept）
    • 报错（Fail）

LR(0) 分析

前面说，LR 分析本质上就是状态转换，因此，无论名字怎么变，也就是在状态转换上玩出花，不会有什么大的差异。

可归前缀、活前缀

  • 可归前缀：感觉就是规范句型中，可以进行规约的前缀
  • 活前缀：若 \(S' \xRightarrow[R]{} \alpha A \omega \xRightarrow[R]{} \alpha \beta \omega\) 是文法 \(G\) 的扩广文法 \(G'\) 中的一个规范推导，符号串 \(\gamma\) 是 \(\alpha\beta\) 的前缀，则称 \(\gamma\) 是 \(G\) 的一个活前缀。

活前缀｜直观理解

把在规范句型中形成可归前缀之前，包括可归前缀在内的、所有前缀都称为活前缀。

LR(0) 项目集规范族的构造

  • 状态转换图中，每个状态包含若干个项目。项目类型：
    • 移进项目。点后面是终结符的
    • 待约项目。点后面是非终结符
    • 归约项目。点后面啥也没有
    • 接受项目（规约项目的特殊情况）。既然是规约项目的特殊情况，它首先肯定是点后面啥也没有，其次则是要满足左部的非终结符为拓广产生式 \(S'\)
  • 这种问题都要构造 DFA 和 LR 分析表。
  • DFA 构造步骤：
    • 对开始符拓广。
    • 构建开始状态。构建步骤：
      • 写下状态可以得到的产生式，注意点的位置
      • 如果点后有非终结符，则写下对应非终结符的产生式
      • 重复 2，直至项目集不再扩大
    • 从开始状态，逐个输入可能输入的符号，每输入一个符号。使用上述构建步骤构建一次状态，直到项目集不再扩大。
  • LR 分析表构造步骤：
    • 横轴是所有符号，终结符放一起（ACTION），非终结符放一起（GOTO）
    • 纵轴是所有 DFA 中所有状态的编号。对于状态 S 和符号 G，（S,G）代表状态 S 输入符号 G 后的状态，自然对应之前说的移进、规约、接受、报错四种。
    • 移进：\(S_{移进的状态编号}\)
    • 规约：规约进入的状态编号
    • 接受：acc
    • 报错：空白
