汇编语言程序设计笔记

1 汇编语言基础知识

本章是概念性章节，内容较少，直接列一个概念列表：

由冯 · 诺伊曼设计思想的计算机由五大部件组成：运算器、控制器、存储器、输入设备、输出设备。
数制：二进制、八进制、十进制、十六进制。
数制转换：低转高，乘权法；高转低，除基取余法。
数值的编码（计组的噩梦之一）：定点整数、原码、反码、补码、定点小数、浮点数。
数值编码：BCD码、ASCII码、Unicode编码。
寄存器：通用寄存器、段寄存器、指针寄存器、变址寄存器、控制寄存器、状态寄存器。
通用寄存器：数据寄存器（AX、BX、CX、DX）、指针寄存器（SP、BP）、变址寄存器（SI、DI）。
标志寄存器：状态标志（CF、PF、AF、ZF、SF）、控制标志（TF -> 单步标志、IF、DF、OF）、系统标志（NT、IOPL、VM、RF）。
存储格式：
- 数据的存储格式：小端方式（8086 采用的方式），低对低、高对高；大端方式：低对高、高对低。
- 同一个地址既可以看作字节单元的地址，也可以看作字单元的地址，还可以看作双字单元的地址。
存储器的分段管理：8086 把存储器分成若干段，每段的大小最大为 64KB，每个存储单元可表示为“段基地址：偏移地址”。段基地址是段的起始地址除以 16 后的值，即必须形如“XXXX0H”，偏移地址是段内偏移量（也称有效地址，EA），可以用 16 位表示。
段寄存器的作用：
- CS：代码段寄存器，存放代码段的段基地址。指令寄存器 IP 存放指令的偏移地址，处理器利用 “CS:IP” 访问下一条指令。
- SS：堆栈段寄存器，存放堆栈段的段基地址。堆栈指针 SP 存放栈顶的偏移地址，处理器利用 “SS:SP” 访问堆栈段。
- DS：数据段寄存器，存放数据段的段基地址。
- ES：附加段寄存器，附加的数据段，也用于数据的保存。
（重要）寻址方式：
- 立即数寻址（立即寻址）：指令中直接给出操作数。
- 寄存器寻址：指令中直接给出寄存器名。
- 储存器寻址：直接寻址（指令中直接包含了有效地址，如：mov ax, [1000H]）；寄存器间接寻址（指令中给出寄存器名，寄存器中存放有效地址，如：mov ax, [bx]）；寄存器相对寻址(指令中给出寄存器名和偏移量，寄存器中存放基地址，如：mov ax, [bx+10H])；基址变址寻址（指令中给出基址寄存器、变址寄存器和偏移量，如：mov ax, [bx+si]）；相对基址变址寻址（指令中给出基址寄存器、变址寄存器、偏移量和段寄存器，如：mov ax, [bx+si+10H]）。
隐含寻址方式
比例因子是386及其后继机型新增加的寻址方式中的一个术语，其值可为1，2，4或8。比例因子（1、2、4、8）只能与变址寄存器同时使用。
外设中，每个接口包括一组寄存器：数据寄存器状态寄存器命令寄存器
输入端口的 8 位数据
1 2
mov dx,1234h in al,dx

2 `8086` 的指令系统

各种指令

数据传送指令：
- mov(reg/mem, imm; reg/mem/seg, reg; reg/seg, mem; reg/mem, seg)
- xchg(reg ↔ reg/mem 或 reg/mem ↔ reg)、xlat(al ← ds:[bx+al])；
堆栈操作指令：push、pop（注意 push 的时候地址减少，pop 的时候地址增加）；
标志传送指令：lahf、sahf、pushf、popf；
地址传送指令：lea、lds(Load Pointer Using DS)、les(Load Pointer Using ES)；
算术运算指令：add、adc、inc、sub、sbb、dec、cmp
- neg：用 0 减去操作数（会导致 CF=1），结果相当于按位取反加 1
- mul r8(16)/m8(16),
  - ax ← al(x) * r8(16)/m8(16)
- imul r8(16)/m8(16)
  - ax ← al(x) * r8(16)/m8(16)
- div r8(16)/m8(16)
  - al(ax) ← ax(dx.ax) 除 r8(16)/m8(16) 的商
  - ah(dx) ← ax(dx.ax) 除 r8(16)/m8(16) 的余数
- idiv
符号拓展指令：cbw（拓展到 AX）、cwd（拓展到 DX）；
逻辑运算指令
- 影响标志位：and、or、xor、test、neg
- 不影响标志位：not
- 除了 NOT 不影响标志位外，其他所有逻辑运算指令执行完后，OF 和 CF 一定是 0
移位指令：shl、shr、sal、sar、rol、ror、rcl、rcr；
控制转移指令：jmp，太多了，可查 55 页表 2-3。
循环指令：loop、loopz、loopnz；
子程序指令：call（调用子程序）、ret（从子程序返回主程序）
中断指令：int（内部中断）、iret（外部中断）；

状态标志

CF：进位标志，无符号数运算时，是否溢出，即最高位是否有进位或借位。检测最高有效位（MSB，Most Significant Bit）是否产生了进位或借位
OF：溢出标志，有符号数运算时，是否溢出，运算结果是否超出范围。检测最高有效位（MSB，符号位）和 次高位的进位 是否不一致
CF 和 OF 的区别：CF 表示无符号整数运算结果是否超出范围，超出范围后加上进位或借位运算结果依然正确；OF 表示有符号整数运算结果是否超出范围，超出范围后加上进位或借位运算结果不正确。
SF：符号标志，结果的最高位。
ZF：零标志，结果是否为 0。
PF：奇偶标志，运算结果低八位中 1 的个数为 0 或者偶数时，PF=1；否则 PF=0。
判断是否影响标志位原则：是否发生了算数、测试、比较、移位，发生了往往是影响标志位的
特殊指令 INC 和 DEC 不会影响 CF。
stx、clx 类是置位，cmc 是对 CF 的取反

算术指令

加法指令 ADD、ADC、INC
减法指令 SUB、SBB、DEC、NEG、CMP
乘法指令 MUL、IMUL
除法指令 DIV、IDIV
add bx,es 是错误的

符号拓展

对于无符号数，高位置 0 即可拓展；对于有符号数，分别用 CBW 或 CWD 指令进行符号拓展。

十进制调整指令

为了实现在十六进制下进行十进制运算而进行的，比如 68h + 28h = 90h，执行 daa 后就会变成 96h，即十进制调整。

类似还有减法调整指令，das。还分压缩 BCD 码和非压缩 BCD 码，区别是前者用半个字节表示一个十进制位，而后者用一个字节表示一个十进制位。

位操作指令

逻辑运算指令 AND、OR、XOR、NOT、TEST(AND)
移位指令 SHL、SHR、SAL、SAR、ROL、ROR、RCL、RCR

转移类指令

无条件转移指令 JMP
利用 ZF：JZ、JE、JNZ、JNE
利用 SF：JS、JNS
利用 OF：JO、JNO
利用 PF：JP、JPE、JNP、JPO
利用 CF：JC、JB、JNAE、JNC、JNB、JAE
比较无符号数时用 Above 和 Blow，而有符号数时用 Greater 和 Less。
循环指令：LOOP(CX!=0)、LOOPZ/LOOPE(CX!=0 && ZF=1)、LOOPNZ/LOOPNE(CX!=0 && ZF=0)、JCXZ(CX!=0)

子程序指令

CALL、RET

中断指令

中断类型
- 外部中断
  - 可屏蔽中断
  - 非屏蔽中断
- 内部中断（亦称“异常”）
- 除法错中断
- 指令中断
- 溢出中断
- 单步中断
中断过程
- 中断向量表
  - 每个中断的起始地址是 4 的倍数
  - 每个中断共两个字，低字存放中断服务程序的偏移地址 IP，高字存放段地址 CS
- 内存的地址区域从 00000H 开始为中断向量表

3 汇编语言程序格式

汇编语言程序的开发

标号规定
- 最长 31 个字符
- 第一个字符不能是数字
- ? $ _ @可出现在标号的任意位置，但? $不能单独使用
- . 只能出现在起始位置
- 一个程序中，每个标识符的定义是唯一的，且不能与任何保留字相同
- 标号有三种属性：段、偏移量和类型
简化段定义

.model small
.stack
.data
    ; 数据定义
.code
    .startup
    ; 代码定义
    .exit 0
end

完整段定义

stack segment stack
    ; 堆栈段定义
stack ends
data segment
    ; 数据定义
data ends
code segment
    assume cs:code, ds:data, ss:stack
start: ; 程序入口
    ; 程序代码
    mov ax, 4c00h
    int 21h
code ends
    end start

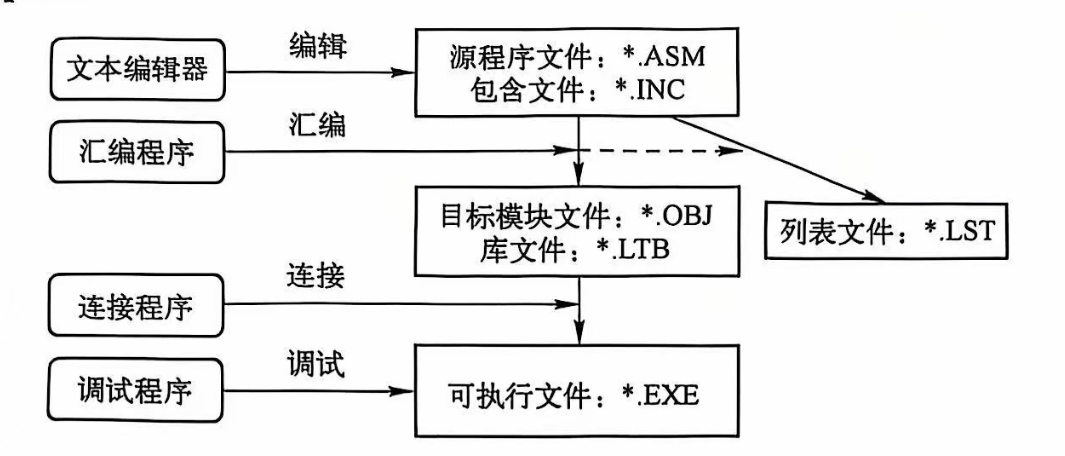

可执行文件的开发过程

主程序目录
- ml.exe，汇编程序
- ml.err，汇编错误信息文件
- link.exe，连接程序
- lib.exe，子程序库管理文件
DOS 系统功能调用表

子功能号	功能	入口参数	出口参数
AH=01H	从标准输入设备输入一个字符	无	AL=输入字符的ASCII码
AH=02H	向标准输出设备输出一个字符	DL=字符的ASCII码	无
AH=09H	向标准输出设备输出一个字符串	DS:DX=字符串地址	无
AH=0AH	从标准输入设备输入一个字符串	DS:DX=缓冲区地址	无
AH=0BH	判断键盘是否有键按下	无	AL=0，无；AL=FFH，有
AH=4CH	程序执行终止	AL=返回代码	无

参数、变量、标号

运算符

运算符类型	运算符号及说明
算术运算符	`+` (加), `-` (减), `*` (乘), `/` (除), `MOD` (取余)
逻辑运算符	`AND` (与), `OR` (或), `XOR` (异或), `NOT` (非)
移位运算符	`SHL` (逻辑左移), `SHR` (逻辑右移)
关系运算符	`EQ` (相等), `NE` (不相等), `GT` (大于), `LT` (小于), `GE` (大于等于), `LE` (小于等于)
高低分离符	`HIGH` (高字节), `LOW` (低字节), `HIGHWORD` (高字), `LOWWORD` (低字)

变量定义伪指令
- DB、DW、DD、DF、DQ、DT：字节、字、双字、三字、四字、十字
- ORG：使它后面的数据或指令从参数指定的地址开始
- EVEN：使它后面的数据或指令从偶地址开始
- ALIGN $n$：使它后面的数据或指令从 $n$ 的整数倍地址开始
伪操作：汇编程序对源程序进行汇编时处理的操作，完成处理器选择、存储模式定义、数据定义、存储器分配、指示程序开始结束等功能

伪操作名	格式	功能
EQU	名字 EQU 表达式	给名字赋值
=	名字 = 表达式	同上，但允许重复赋值
LABEL	名字 LABEL 表达式	定义变量或标号的类型

LABEL 的使用示例：

AGAINF LABEL FAR
AGAIN: PUSH BX

size 和 length
- length 对于变量定义使用 DUP 的情况，返回分配给其的元素数，其他情况返回 1，因此注意对于数组，length 并不等于数组的长度
- size 满足 $size=length\times type$，其实代表的就是字节数量

4 基本汇编语言程序设计

循环程序设计

循环程序的三部分：
- 循环初始部分
- 循环体部分
- 循环控制部分

串操作类指令

源操作数用寄存器 SI 间接寻址，默认在数据段 DS 中，即 DS:[SI]，允许段超越
目的操作数用寄存器 DI 间接寻址，默认在数据段 ES 中，即 ES:[DI]，不允许段超越
每执行一次串操作，源指针 SI 和目的指针 DI 都自动递增或递减
串传送
- MOVSB es:[di] ← ds:[si], si ← si+1, di ← di+1
- MOVSW es:[di] ← ds:[si], si ← si+2, di ← di+2
- 常用重复前缀：REP
串存储
- STOSB es:[di] ← al, di ← di+1
- STOSW es:[di] ← ax, di ← di+2
- 常用重复前缀：REP
串读取
- LODSB al, ds:[si], si ← si+1
- LODSW ax, ds:[si], si ← si+2
- 常用重复前缀：REP
串比较（CMPS）
- CMPSB ds:[si]-es:[di], si+1, di+1
- CMPSW ds:[si]-es:[di], si+2, di+2
串扫描（SCAS，用 AL 或 AX 的内容减去目的数据串，以比较两者的关系）
- SCASB ; al-es:[di], di ← di$\pm$1
- SCASW ; ax-es:[di], di ← di$\pm$2
CMPS 和 SCAS 都可以配合 REPE/REPZ/REPNE/REPNZ 前缀使用，通过 ZF 标志判断两数是否相等

子程序的参数传递

寄存器传递、变量传递、地址表、栈传递

子程序的嵌套、递归和重入

嵌套子程序内包含有子程序的调用
递归子程序调用自身
重入子程序被中断后，又被终端服务程序所调用。能够重入的子程序称为可重入子程序。
子程序近调用时，入栈 2B，出栈 2B，而子程序远调用时，入栈 4B，出栈 4B。

5 高级汇编语言程序设计

宏结构程序设计

定义

macro  macro_name arg1, arg2, ...
    ; 宏代码
endm

调用

macro_name arg1, arg2, ...

宏定义允许嵌套、递归
宏参数
- 数量 $\in[0, +\infty)$，实际上肯定不是 $+\infty$，主要是我也不知道是多少
- 类型可以是常数、变量、存储单元、指令、表达式
- 传参使用 & 做变量替换。传字符串时有空格则要使用一对 <> 包裹。如果字符串中本身就有 <>，则使用 ! 进行转义。传表达式时用 %，如 %(1+2)
- 宏中的标号要加上 local 关键字，在顶部声明

重复汇编 repear 型：

repeat count
    ; 重复执行的代码
endm

for 型：

for 形参, <实参表>
    ; 重复执行的代码
endm

forc 型：

forc 形参, 字符串
    ; 重复执行的代码
endm

条件汇编

ifxx expression
    ; 条件成立时执行的代码
[else
    ; 条件不成立时执行的代码]
endif

DOS 功能调用

步骤：
- 将调用参数装入指定寄存器
- 如需功能号，将它装入 AH
- 如需子功能号，将它装入 AL
- 按中断类型号调用 DOS 或 BIOS 中断（DOS 功能调用 INT 21H ）
- 检查返回参数是否正确

6 `32` 位指令及其编程

实方式
- 寻址 1MB 物理存储空间
- 分段最大是 64KB
- 可以使用 32 位寄存器和 32 位操作数
- 可以采用 32 位寻址方式
保护方式
- 具有段式存储管理功能
- 具有页式存储管理功能
- 寻址 4GB 物理存储空间

做试卷遇到的

可屏蔽中断就是它的请求是否被 CPU 响应要受 IF 的控制
引起中断的紧急事务称为中断源
键盘 I/O 、显示 I/O 和打印 I/O 分别对应 16H、10H、17H 号中断
字符显示模式缓冲区中的一个字对应屏幕上的一个字符，字的低字节存放 ASCII 码，高字节存放属性（如颜色）
在段定义时，如果定位类型用户未选择，就表示是隐含类型，即 PARA
通常主程序和子程序间参数传送的方法有三种：用寄存器传递、用存储单元传递、用堆栈传递
当程序顺序执行时，每取一条指令语句，IP 指针增加的值是由指令长度决定的
MOV 指令不能直接在两个段寄存器之间传递数据、不允许两个内存地址之间直接传递数据、MOV 不可以向 CX 中传递地址（除非是两地址之差）
AF（辅助进位标志，Auxiliary Flag）检测低 4 位的运算中是否发生了进位或借位
NEG 必然会导致 CF 为 1
mov [bx+d/si], xx 可以，但是 mov [dx+d/si], xx 不可以，这是因为 dx 寄存器不能作为基址寄存器
注意 字符串存储 和 数字存储方式 的区别，字符串是左低右高，数字左高右低。字符串存储时是按照字节从左向右依次存储其 ASCII 码的
段只能起始于 16 倍数的地址
段内调用 CALL，PUSH 指令会压入偏移地址（IP，一个字），SP 会减 2
段间调用 CALL，PUSH 指令会压入先压入段地址（CS），再压入偏移地址（IP），SP 会减 4
标号定义（如 EQU、=）的数据，不占用主存，类似于宏
段寄存器都不能直接赋立即数，必须用寄存器做中介；CS 是唯一不可以修改的段寄存器
还能他妈的用别的变量来定义新变量
SBB 的作用 结果 = 操作数1 - 操作数2 - CF
在寻址时可以提供偏移地址的寄存器：BX、BP、SI、DI
8086/8088 CPU 的寄存器中，16 位的寄存器共有 14 个，通用寄存器（AX、BX、CX、DX）共 4 个，段寄存器 4 个，指针和变址寄存器（SP、BP、SI、DI）共 4 个，指令指针和标志寄存器（IP、FLAG）共 2 个
段长度 $\in[16B, 64KB]$
字相除时要拓展为双字
寄存器有 16 位，编号是从 0~15 编号的
mov ax, [si+di] 是错的，不能只使用两个索引寄存器。
NOT 不影响 CF 和 OF 的值
指令限制常用圈套（最 SB 的题型，行不行我上机看看不就知道了？天天 nm 考标号里不能出现什么符号还有这种，每个语言都要记一遍）：
1. 长度不同型
2. 篡改 cs 型
3. 段地址参与运算型
4. 双地址做操作数型
5. cx 做地址寄存器型
6. div / mul 后面跟的不是寄存器型
7. 段地址赋立即数型
立即寻址：mov ax, offset array
读入 DX 指定的端口的数据：IN AL, DX；输出数据到 DX 指定的端口：OUT DX, AL
显示字符串时，定义的字符串最后要有 '$'。
INC/DEC 指令之后不可以使用加法调整指令
INC/DEC 除了不影响 CF，剩下的都影响
堆栈不能压入立即数
loop 在判断 cx 前，cx 会减 1
